Клинико лабораторные этапы изготовления штампованных металлических коронок – —

Содержание

Изготовление Штампованной Коронки • OHI-S

В этой статье вы узнаете основные клинико-лабораторные этапы изготовления штампованной коронки.  Если вы не знаете, или хотите узнать больше о самой штампованной коронке (Что это такое?), можете почитать нашу статью по ссылочке.

Готовы? Тогда поехали!

Итак, сначала просто перечислим этапы изготовления штампованной коронки:

(Все этапы делятся на клинические и лабораторные. Клинические выполняет врач, лабораторные – зубной техник.)

Клинические:

  1. Препарирование зуба
  2. Получение оттисков
  3. По оттиску отливка гипсовой модели
  4. Определение центрального соотношенияЛабораторные:
  5. Гипсовка модели в артикулятор или оклюдатор
  6. Моделирование будущей коронки из воска
  7. Вырезание из модели гипсового штампика (на котором смоделирована коронка)
  8. Изготовление штампа из легкоплавкого металла
  9. Подбор гильзы-заготовки
  10. Непосредственно штамповкаКлинический
  11. Проверка коронки в клиникеЛабораторный
  12. Шлифовка, полировкаКлинический
  13. Фиксация коронки.

Теперь можем разобрать каждый этап подробнее:

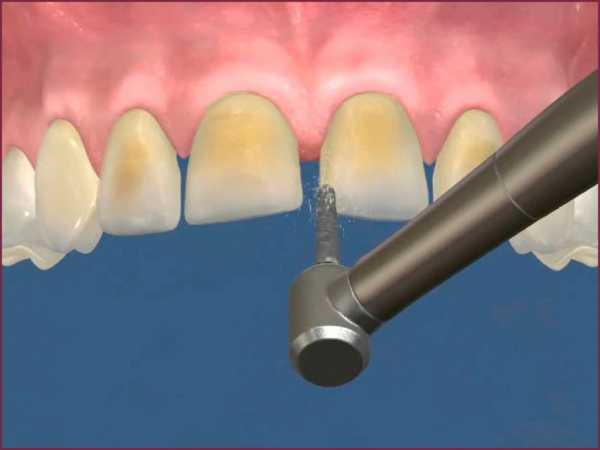

1. Препарирование под штампованную коронку

Как вы наверное знаете, толщина колпачка для штампованной коронки составляет 0,3 мм. Таким же будет и объём препарирования. Зубу придают форму цилиндра, убирая 0,3 мм в области шейки (там, где создаётся уступ). В области экватора препарируют до создания культи в форме цилиндра. Оклюзионную поверхность препарируют также на 0,3 мм, примерно сохраняют и  рельеф бугров.

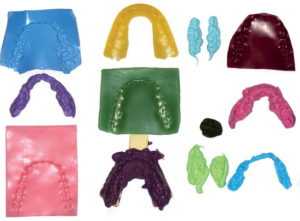

2. Получение оттисков

Так как штампованная коронка является бюджетным протезом, да и технология её изготовления не подразумевает высокой точности, то и оттиск не обязательно должен быть точным.

В СССР самым ходовым оттискным материалом был гипс. Сейчас, из гуманности к пациентам, оттиск чаще снимают альгинатом.

Как обычно, получают 2 оттиска: рабочий – той челюсти, где будет коронка. И вспомогательный – челюсти с зубами-антагонистами.

3. По оттиску отливают гипсовую модель

Если оттиск снят с помощью альгината, то гипсовую модель отливают в первые 30 мин. (Всё как обычно).

Если оттиск из гипса – осколки оттиска собирают воедино и передают зубному технику. Который их склеит и отольёт модель.



4. Определение центрального соотношения

Если оставшиеся зубы хорошо смыкаются в центральном соотношении, есть ключ окклюзии, то этот этап можно опустить. Если прикус не определяется, то центральное соотношение, как обычно, определяют силиконом или термопластической массой.

Далее врач отдаёт модели (или оттиски) и фиксажи окклюзии (если их определяли в п.4) в зуботехническую лабораторию, где за дело берётся зубной техник.

5. Гипсовка модели в окклюдатор

В случае штампованной коронки модели обычно гипсуют в окклюдатор. Артикулятор слишком дорогой и сложный для данного вида коронок.

Гипсуют модели очень просто. На модель верхней челюсти наливают немного гипса, приклеивают верхнюю дужку окклюдатора. Затем модель нижней челюсти устанавливают в центральное соотношение. И в таком положении приклеивают к ней нижнюю дужку оклюдатора.

6. Моделирование зуба из воска

Прежде чем приступить непосредственно к моделированию, техник очерчивает на модели клинический экватор. Коронку моделирует не доходя 1 — 1,5 мм до этого экватора. Это важно для будущего плотного прилегания коронки к шейке зуба.

После этого техник наносит жидкий воск на культю равномерным слоем, восстанавливая коронку зуба. Пока воск не остыл, нужно сомкнуть модели, чтобы получить отпечаток зуба-антагониста, так проще моделировать жевательную поверхность.

Когда воск остынет, техник окончательно моделирует анатомию коронки зуба. Важно, чтобы коронка, смоделированная техником была меньше восстанавливаемой на 0,3 мм, т.е. на толщину слоя металла. В будущем этот промежуток займет коронка.



а — очерчивание линии шейки зуба карандашом.
б — граница нанесения воска (пунктиром)
в — начало моделирования жевательной поверхности



7. Вырезание из модели гипсового штампика

Для получения металлического штампа из гипсовой модели челюсти вырезают гипсовый штамп. Точно таким же будет и легкоплавкий штамп. Перед тем, как вырезать, модель опускают в воду на несколько минут.

Гипсовый штамп вырезают с помощью плоской пилки. Важным моментом является то, что основание штампа по ширине должно быть равно экватору зуба. (Шире – и штампованный колпачок упрется в основание, уже – на коронке будут складки).

В готовом гипсовом штампе (на его основании) на 1 мм ниже очерченной ранее клинической шейки проводят ещё одну линию. Острым шпателем делают бороздку по этой линии. Затем срезают гипс между первой и второй линиями.

Важно: участок между первой и второй линиями определяет параметры поддесневой части коронки. Его диаметр должен быть равен диаметру шейки. Если шире – коронка будет большой. Если уже – коронка просто не налезет. В идеале этот участок должен выглядеть как вертикальная линия ниже клинической шейки.

В результате вышеописанных действий мы в перспективе удлинняем коронку на 1 мм. Для чего это нужно? Чтобы создать запас для будущего обрезания, обтачивания коронки. Иначе коронка может получиться короткой. А также, чтобы она распологалась под десной на 0,2 мм.

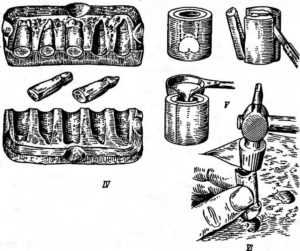

I — выделение смоделированного зуба на модели; II — контуры для обработки гипсового столбика. III — ориентиры для определения длины и ширины искусственной коронки: а — правильное, б — неправильное.



8. Изготовление штампа из легкоплавкого металла

Чтобы сделать из гипсового штампа металлический используют специальную металлическую рамку. Заготовки опускают в воду на 5-10 минут, чтобы предотвратить склеивание их с гипсовой формой. Затем замешивают гипс, заливают его в форму и сглаживают шпателем. Гипсовый штампик наполовину погружают в гипс и ждут его затвердевание. После этого форму извлекают из рамки, делают 2 углубления (для вхождения в них выступов другой половины формы) и опускают в холодную воду (для предотвращения склеивания). Затем эту конструкцию вновь заливают гипсом для получения второй части формы.

После затвердевания форму раскрывают (молоточком), удаляют гипсовые штампики , соединяют 2 части формы и закрепляют в специальном фиксаторе. Легкоплавкий металл плавят (есть такая ложка с носиком) над спиртовкой и заливают в гипсовую форму, в специально заранее изготовленные отверстия. Всего нужно отлить 2 штампика для каждого зуба. Один – для предварительной штамповки, второй – для окончательной.



Изготовление металлического штампа



9. Подбор гильзы-заготовки

Для штамповки используются стандартные стальные гильзы. Они выпускаются заводом-изготовителем различных диаметров. Технику остаётся только выбрать подходящую. Есля вдруг подходящей гильзы не нашлось, можно уменьшить гильзу большего диаметра.

Для уменьшения гильз используют две разновидности аппаратов: аппара Шарпа и «Самсон». Механизм работы этих аппаратов следующий: Есть матрица с отверстиями заданного диаметра и металлические штифты (Пуансоны). Промежуток между ними составляет 0,3 мм, как раз на толщину металла. При закручивании ручки штифт опускается и входит в отверстие, а гильза вытягивается по диаметру заданного отверстия. Правильно подобранная гильза с трудом надевается на штампик.

В процессе механической обработки гильза теряет свою пластичность. Поэтому её нужно периодически прокаливать (отжигать), без этого гильза с трудом поддаётся обработке.

Перед штамповкой гильзу подвергают свободной ковке. При этом молоточком на наковальне гильзе придают оринтеровочную форму будущего зуба. Гильзу отжигают.

Предварительная штамповка (Проводится на специальной свинцовой пластине. Перед штамповкой на ней делается небольшое углубление, с помощью первого штампа, для оклюзионной поверхности зуба. Штамп молоточком вколачивают в свинцовую пластину ): гильзу надевают на первый штамп и вколачивают ее в этот штамп в указанное углубление, чтобы на гильзе отпечатались контуры жевательной поверхности. Продолжают ковку нанося удары от жевательной поверхности к экватору. Как только жевательная поверхность  будет полностью закончена, гильзу снимают со штампика и вновь отжигают.

10. Непосредственно штамповка

Гильзу надевают на второй штамп и приступают к штамповке. Она может быть выполнена одним из двух методов: методом Паркера или методом ММСИ.

Штамповка коронок по методу Паркера  (наружный способ)

Проводят в специальном аппарате Паркера. Аппарат состоит из пустотелого основания и входящего в него цилиндра.

Полость в основании заполняется мольдином (специальной глиной). Гильзу, надетую на штамп, погружают в мольдин (коронкой вниз), вставляют цилиндр и сильно бьют по нему молотком. От ударов масса уплотняется и равномерно давит на гильзу. Снимается штампованная коронка путём расплавления штампа в плавильной ложке.

Затем коронку 1-2 минуты кипятят в соляной кислоте, отжигают и обрезают коронковыми ножницами по линии углубления. Края коронки сглаживают карборундовыми корнями. Точность подрезки проверяют на гипсовой заготовке штампа.

Штамповка по методу ММСИ

(ММСИ – московский медицинский стоматологический институт)

В этом методе вместо мольдина используют контрштамп из легкоплавкого металла. Этот контрштамп получают так: второй штамп обматывают слоем липкого пластыря. В специальную кювету (она книзу сужается, переходя в конус) заливают легкоплавкий металл. Пока он не затвердеет в него полностью погружают штамп. Затем полученную форму извлекают из кюветы (ставят на кольцо подставку и ударяют пестиком). И раскалывают её пополам, чтобы было возможно удалить из нее штамп. Затем со штампа снимают воск и надевают коронку. Помещают в исходное место в контр штамп. Контрштамп помещают в кювету и ударами молотка штампуют коронку. В результате контрштамп входит в кювету и давит на стенки гильзы. Штамповку заканчивают, когда контрштамп коснётся дна гильзы. Всё остальное как в методе Паркера.

11. Проверка коронки в клинике

Далее штампованная коронка передаётся в клинику, где производят её проверку. Врач надевает коронку пациенту, проверяет ее прилегание к шейке, выясняет наличие существенных дефектов, проверяет оклюзионные контакты. Если их нет, штамповка передаётся технику для шлифовки, полировки, и, по желанию пациента, нанесения напыления.

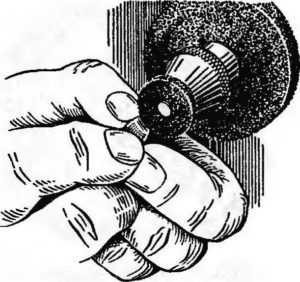

12. Шлифовка и Полировка

Шлифовка и полировка штампованной коронки подробно описана в отдельной статье, посвящённой шлифовке и полировке зубных протезов и коронок. Переходите, читайте по ссылочке.

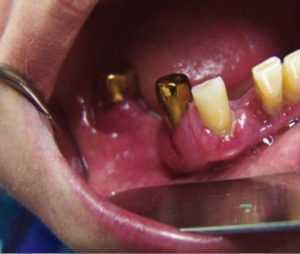

13. Фиксация штампованной коронки

Готовая коронка передаётся в клинику, где врач производит ее фиксацию. Предварительно врач ещё раз проверяет качество коронки. Фиксируется штамповка на специальный цемент, чаще СИЦ или цинк-фосфатный. Коронку обрабатывают спиртом, высушивают. Высушивают культю зуба. Цемент замешивают до консистенции жидкой сметаны, вносят в коронку и надевают её на зуб. Пациент плотно смыкает зубы и ждёт затвердевания цемента. После этого удаляют излишки цемента, пациенту дают рекомендации по уходу за протезом. И на этом всё.

Заключение: В этой статье перечислены все основные этапы штамповки коронок. Надеюсь, вам всё стало понятно. Читайте другие статьи, смотрите видео И ПОМНИТЕ: Не знать не стыдно – стыдно не хотеть знать.

ohi-s.com

Искусственные коронки Клинико-лабораторные этапы изготовления металлической штампованной коронки

1К – препарирование зуба, снятие оттисков.

1Л – отливка гипсовых моделей челюстей, при необходимости изготовление восковых базисов с прикусными валиками.

2К – определение центрального соотношения челюстей.

2Л – изготовление металлической штампованной коронки.

3К – проверка качества изготовленной коронки, припасовка в полости рта.

3Л – шлифовка и полировка штампованной коронки.

4К – фиксация коронки на цемент.

1 Клинический этап

После осмотра полости рта, постановки диагноза, производим обезболивание, так как одонтопрепарирование сопровождается значительной травмой ТТЗ.

Препарирование зубаэто процесс сошлифовывания ТТЗ для создания условий правильного покрытия его ИК.

Цель препарирования – придать зубу определенную форму, которая будет удобна для фиксации коронки. Эта форма должна обеспечить пространство для ИК и возможность ее наложения.

Должны быть соблюдены все принципы препарирования.

  • Препарирование д.б. обоснованным и целесообразным.

  • Под анестезией.

  • Предварительно подготовить пациента психологически и медикаментозно, так как страх перед ортопедическими манипуляциями вызывает у пациентов повышенную реакцию даже на незначительные болевые ощущения. Для того чтобы пациенты легче могли пе­ренести процесс препарирования зуба, необходимо использо­вать анестезирующие вещества, а также при необходимости про­водить премедикацию с использованием седативных препара­тов, транквилизаторов, нейролептиков, антигистаминных пре­паратов, ненаркотических анальгетиков. Для снятия страха за 30—40 минут до вмешательства применяют транквилизаторы.

  • Перед работой обязательно проверить состояние работы бормашины.

  • Режущие инструменты, применяемые для препарирования твердых тканей зубов, должны быть обязательно острыми, хо­рошо отцентрованными, надежно фиксироваться в наконечни­ке.

  • Наконечники, в свою очередь, должны быть исправными.

  • При препарировании совершать прерывистые движения бора, обязательно с водо-воздушным охлаждением.

  • Фиксировать руку с наконечником.

  • Включать бормашину только после введения наконечника в полость рта.

  • Соблюдать правила асептики и антисептики, инструменты д.б. стерильными.

  • Эргономичное расположение врача. Работа с ассистентом в 4 руки.

  • Проявлять осторожность к соседним зубам, применять для этого специальные средства.

  • Полная концентрация внимания.

Толщина ШК составляет 0,28 мм. Следовательно, препарирование будет проходить в пределах эмали и возможно поверхностного дентина. Для этого мы должны использовать только алмазные боры турбинного наконечника.

В результате препарирования культя зуба должна принять форму цилиндра, которая обеспечит свободное наложение коронки, край которой заходит в десневую бороздку и плотно охватывает шейку зуба.

Конструкционной особенностью ШК является ещё и то, что её толщина одинакова на всем протяжении. А это значит, что мы не можем себе позволить чрезмерное сошлифовывание, предположим жевательной поверхности, т. к. в этом случае между внутренней поверхностью ШK и жевательной поверхностью будет пустота. В результате возникнет возможность последующей расцементировки. Поэтому нам необходимо иметь ограничения по степени погружения РИ в ТТЗ.

Этапы препарирования:

  1. Нанесение контрольных вестибуло-оральных борозд

  2. Сошлифовывание жевательной поверхности

  3. Обработка вестибулярной и оральной стенок

  4. Сепарация апроксимальных поверхностей

  5. Сглаживание граней зуба

Преимущество такой последовательности в том, что после снятия части жевательной поверхности облегчается сепарация зубов и уменьшается опасность заклинивания РИ.

  1. Нанесение контрольных вестибуло-оральных борозд осуществляют с помощью мечика с глубиной поднутрения 0,28мм. Вообще нужно сказать, что нанесение контрольных борозд является весьма условным, поскольку толщина снимаемого слоя боковых стенок зависит от формы зуба и диаметра щенки.

  2. Сошлифовывание жевательной поверхности проводят с помощью оливовидного, пламевидного или бочкообразного боров. При сошлифовывании жевательной поверхности необходимо сохранять присущую анатомическую форму. Сошлифовываем очень тонкий слой. Для этого у премоляров и моляров поочередно снимаем слой ТТЗ в области бугров и фиссур, у резцов – режущий край. Контроль качества проводится с помощью копировальной бумаги, которую складывают в 16 слоев и помещают между препарируемым зубом и зубом-антагонистом. Это примерно соответствует толщине ШК. Если она окрашивает ТТЗ жевательной поверхности, то соответственно мы недостаточно сняли ТТЗ и поэтому не произошло разобщения между зубами-антагонистами. Значит, препарируем дальше, до тех пор, пока бумага легко не будет проходить между зубами.

  3. Обработку вестибулярной и оральной стенок проводят с помощью цилиндрических боров различной длины в зависимости от высот клинической коронки зуба. Изначально мы обработали вестибулярную и оральную поверхность мечиками, при помощи которых мы создали канавки. Сошлифовываем цилиндрическим бором ткани зуба между канавок на их толщину. Выравниваем, поверхность должна плавно переходить в другую.

  4. Сепарацию апроксимальных поверхностей проводят тонким конусовидным бором, совершая поступательные движения, чтобы не повредить рядом стоящие зубы. Кратковременными касаниями с зуба снимаются ТТ до появления видимого промежутка между зубами. Препарируем осторожно, не допускаем формирование уступа, потому что ШК уходит под десну и очень плотно охватывает шейку зуба. Точность препарирования контролируется зондом, плавность его продвижения свидетельствует о ровной поверхности. Сошлифованные поверхности должны быть параллельны друг другу и длинной оси зуба. Но допускается легкая конвергенция, но наклон стенок должен быть едва заметным (1-3 град).

  5. Сглаживание граней зуба.

studfile.net

Изготовление штампованной коронки этапы изготовления

03.07.2019

Штампованные коронки представляют собой один из распространенных вариантов реставраций для восстановления эстетики зубных рядов, функциональных характеристик. Это имитации естественной формы зуба в виде колпачка, который одевается на подготовленную культю, либо стандартный абатмент или индивидуальный.

Все этапы процесса изготовления и установки делят на клинический и лабораторный, предлагаем подробнее ознакомиться с каждым из них.


Изготовление коронок для зубов, препарирование

Под коронку необходимо подготовить единицу, для этого ее обтачивают до получения цилиндрической формы. Используют для этого стандартный алгоритм одонтопрепарирования твердых тканей, который задействует все 5 поверхностей компонента полости рта. С жевательной поверхности/режущей кромки удаляется слой в 0,28-0,3 мм – это толщина искусственной коронки, которая позволяет получить изделию достаточную прочность и при этом не затрагивать в процессе препарирования эмаль на большую глубину. С остальных трех поверхностей иссекается экватор, задача обеспечить свободную посадку коронки и плотный обхват шейки единицы.


Затем формируется два оттиска с верхней и нижней челюсти пациента:

- вспомогательный;

- рабочий.

В этом случае задействуются оттискные массы, альгинатные или полиэфирные. Процесс проходит по классической схеме с использованием ложек, в которые загружается состав, после чего вдавливается на челюсть и фиксируется до схватывания отпечатка. Готовые изделия оцениваются на предмет соответствия требованиям реставрации, дезинфицируются.


Изготовление коронок - чередование этапов

Далее начинается первый лабораторный этап – отливаются гипсовые модели челюстей, а так же формируются восковые базисы с окклюзионными валиками, которые позволяют выявить соотношения челюстей и единиц при естественных движениях. Валики используются не для всех операций.


Затем снова проводится клинический этап, который сводится к определению центральной окклюзии. Это основное отношение челюстей, которое необходимо для создания качественной реставрации.


Снова лабораторный этап, подразумевающий подготовку придесневой части гипсовой единицы, это необходимо для изготовления штампованной коронки. В процессе происходит гравировка шейки скальпелем, придающая контуру четкость и выраженную ступеньку границы, шейка обозначается химическим карандашом.


Модели из гипса фиксируются в артикуляторе или окклюдаторе, осматриваются визуально на предмет явных отклонений, проверяется степень разобщения с антагонистами. Четкость контуров шейки повышается за счет снятия излишков или наплывов гипса, для этого задействуется глазной скальпель. Шейка обводится химическим карандашом, по апроксимальным сторонам штампа проводится сепарация.

Изготовление коронок - моделирование и штампы

Моделирование проводят при помощи специального одноименного воска, на гипсовую культю он укладывается слой за слоем до получения необходимого объема. Затем заготовка обрабатывается для передачи естественной геометрии и всех поверхностей коронковой части.


Последовательность следующая:

- вестибулярная поверхность;

- оральная;

- жевательная;

- апроксимальная.

Цельнолитые коронки и их производство Коронки – это ортопедический компонент для реставрации зубов, насчитывающий сотни лет истории.

До линии шейки сохраняется небольшой отступ, буквально в 1-1,5 мм, в противном случае будет увеличен объем этого участка и не удастся добиться плотного обхвата основания искусственным изделием. Важно воссоздать компонент не полностью идентичный природному, а уменьшить его объем на толщину металла будущей коронки.


Затем формируется штамп из гипса – заготовка для металлического. Из гипса плоской пилочкой вырезается модель, диаметр нижней части которой равен диаметру шейки зуба. После выпиливания штамп опускается в холодную воду на 5-10 минут.

Более сложным и многоэтапным является изготовление штампа из металла.

Для этого создается форма из двух половин, которая создается на основе металлической рамки со следующими параметрами:

- ширина 50-60 мм;

- борта высотой 20 мм;

- длина 150-200 мм, но может быть больше.


В эту форму заливают замешанный гипс, который сглаживается шпателем. За это время (пока заполнялась и разглаживалась рамка) заготовки штампов пробыли в холодной воде достаточное время, их извлекают. В гипс компоненты погружаются апроксимальной стороной на половину, расстояние между заготовками 5 мм. Затвердевшую гипсовую форму извлекают из металлической рамки и выравнивают поверхность, по краям бруска формируют два углубления в виде конуса.


Брусок погружают в воду, холодную, выдерживают так 2-3 минуты и заливают 20-30 мм гипса, чтобы получить вторую половину формы. Выдерживается необходимое время для твердения, после чего форма раскрывается, заготовки удаляются, ложе расширяется у основания и обе половины совмещают по созданным ранее коническим выступам.


Заливается для штампов легкоплавкие металлы, которые расплавляются в специальной ложке, оснащенной деревянной ручкой. Для заливки используются отверстия в ложе, далее необходимо выждать время для застывания металла. Охлажденные половинки с штампами раскрывают, готовые компоненты удаляют и отправляют на дальнейшие этапы.


Изготовление коронок - гильза и предварительная штамповка

Гильза для выполнения следующего этапа используется стандартная, диаметр подбирается аналогичный диаметру шейки зуба. Если из существующего ассортимента ничего не подходит, можно подогнать под необходимые параметры стандартную гильзу, путем ее протяжки.

Для этого используются аппараты “Шарп”, “Самсон” или аналогичные по возможностям. Если деталь подготовлена правильно, то на штамп она натягивается плотно, с приличным усилием. После постановки ее обжигают.


Далее необходимо провести предварительную штамповку коронки, с этой целью гильза обрабатывается механически на наковальне, небольшим молотком, снова проводится обжиг. Теперь первый штамп используется, чтобы выбить в свинцовой пластинке углубление, идентичное жевательной поверхности и режущей кромке на штампе.

Гильза надевается на штамп и он вбивается в другую гильзу, которая помещена в углубление свинцовой пластины. Необходимо получить отпечаток поверхности зуба, после чего гильза повторно проходит этап температурной обработки (обжига).

Изготовление коронок - окончательная штамповка

Окончательная штамповка коронки проводится двумя методами:

- ММСИ;

- по методу Паркера.

В первом случае после описанной предварительной штамповки нужно получить контрштамп. Для этого второй штамп покрывается липким пластырем толщиной в пределах 0,25-0,28 мм. Кювету с конически сужающимся дном заливают легкоплавким сплавом и погружают в него полностью штамп коронковой частью вниз. После твердения сплава на кольце-подставке выбиваются контрштампы при помощи пестика.


Далее контрштампы раскалывают зубилом на две половины, пластырь с металлической детали удаляется, надевается отожженная гильза и вставляется в контрштамп на место ложа. Контрштампы помещаются в кювету, коронка штампуется молотком, необходимо наносить удары до того момента, пока контршатмп не дойдет до исходной позиции на дне кюветы.


Метод Паркера подразумевает использование одноименного аппарата, в нем происходит окончательная штамповка с использованием нового штампа.


Конструктивно аппарат Паркера – это массивная пустотелая основа и цилиндр, который в нее входит. Полость заполняется вулканизированным каучуком/мольдином, в этом веществе происходит окончательная штамповка за счет помещения в него гильзы коронковой частью внутрь и механического воздействия (ударами молотка по цилиндру). При необходимости используют пресс, развивающий давление в 2-3 атмосферы.

Готовая коронка снимается со штампа, очищается, кипятится в пробирке с соляной кислотой. Кромка обрезается коронковыми ножницами, необходимо точно соблюсти линию углубления. Если выпускается изделие из стали, то края обрабатываются карборундовыми камнями, если из золота – то достаточно использовать напильник для сглаживания.

Финальные клинико лабораторные этапы изготовления штампованной коронки

В финале изготовленная коронка примеряется в ротовой полости и все выявленные недостатки корректируются. Важно убедиться в отсутствии видимых повреждений и гладкости поверхности, все поверхности и края должны быть четко выражены.

ortos.biz

Содержание занятия

Показания к применению цельнолитых металлических коронок:

  1. Дефекты коронковой части зуба кариозного и некариозного происхождения.

  2. Аномалии формы, положения зубов в зубном ряду.

  3. Невозможность реставрации разрушенной коронки зуба с помощью пломбировочных материалов.

  4. При патологической стираемости твердых тканей зубов.

  5. Как опорный элемент мостовидного протеза.

  6. В качестве шинирующей конструкции при заболеваниях пародонта

Цельнолитые металлические коронки физиологичны, так как лежат на уступе, прочны, точно при­легают к зубам а области шеек, менее травмируют ткани дес­ны, не создают ретенционных пунктов для задержки пищи, лучше восстанавливают анатомическую форму зубов, окклюзионные контакты, меньше или почти не истираются.

Недостатки цельнолитых коронок.

Сошлифовывается большое количество твердых тканей зуба, трудоемки.

Клинико-лабораторные этапы изготовления литых цельнометаллических коронок

  1. 1-ый клинический – обследование, постановка диагноза, выбор метода лечения, психотерапевтическая подготовка больного, премедикация (если необходима), препарирование зуба, снятие оттисков. Определение центральной окклюзии

  2. 1-ый лабораторный – получение разборных гипсовых моделей челюстей. Изготовление литой цельнометаллической коронки.

  3. 2-ой клинический – проверка качества изготовленной коронки (припасовка) в полости рта.

  4. 2-ой лабораторный – шлифовка и полировка искусственной коронки.

  5. 3-ий клинический – фиксация коронки на цемент.

1-й клинический этап

Литая коронка должна иметь толщину 0.3—0,5 мм. По срав­нению со штампованной коронкой для цельнолитых по окклюзионной поверхности сошлифовывают несколько больше твер­дых тканей зуба. Препарирование производят экономно и осто­рожно с учетом зон безопасности. Вначале производится сепа­рация металлическим алмазным диском или пламевидной или игольчатой формы алмазными головками.

Препарирование окклюзионной поверхности производят пре­рывисто, используя абразивы различных фасонов и размеров с равномерной зернистостью (круглые, большого диаметра, уд­линенные фиссурные, конусовидные и торпедовидные алмаз­ные головки)

Вестибулярную поверхность зуба начинают препарировать с создания двух-трех вертикальных желобков алмазным диском малого диаметра со специальным ограничителем углубления в твердые ткани зуба. Желобки создают на вестибулярной повер­хности, начиная от шейки зуба и заканчивая их в области буг­ров с оральной стороны. В конце препарирования коронке зуба придается форма равномерно усеченного конуса по направлению к режущему краю (жевательной поверхности) под углом не более 5—7°, с широким основанием в пришеечной области. Уве­личение угла конвергенции ухудшает фиксацию коронки. С жевательной поверхности снимают равномерно от 0,5 до 1,5— 2,0 мм. Препарирование зуба проводят как с созданием уступа, так и без него. В пришеечной области, на передних зубах и первых премолярах на уровне десны создается уступ шириной 0,3-0,5 мм при помощи обратноконусовидной головки с ал­мазным покрытием. Не обязательно создавать уступ на вторых премолярах, на зубах с обнаженной или узкой шейкой, а также на контактных и оральных поверхностях зуба. Уровень уступа — суб- или супралингвальный — определяется в зависимости от клинических условий.

Перед снятием оттиска необходимо провести ретракцию дес­ны при помощи ретракционной нити, пропитанной раствором с сосудосуживающими и дубящими свойствами. Нить уклады­вается в десневой желобок на 5—10 минут.

Снимают двухслойный оттиск, он позволяет получить точ­ный отпечаток препарированных зубов и поддесневой части корня до дна десневого желобка. Предварительный оттиск (первый слой) снимают с помощью стандартной ложки с применением базис­ных масс (Сиэласт 0,5, Протесил, Экзофлекс, Оптосил, Контраст и др.). Окончательный, коррегирующий оттиск снимают с по­мощью более жидких корригирующих масс, находящихся в этих же комплектах. С противоположной челюсти снимается вспомогательный оттиск.

Определение центральной окклюзии: из основной массы силиконового материала изготавливаются валики, снимаются слепки в прикусе справа и слева.

Изготавливается и фиксируется провизорная коронка.

1-й лабораторный этап

Изготовление комбинированных разборных моделей с опорными зубами из высокопрочных сортов гипса. Модель препарированного зуба покрывается слоем целлу­лоидного лака и приступают к моделированию. Постепенно на­слаивают воск до придания точной анатомической формы, за­тем устанавливают литникообразующий штифт. За вертикаль­но стоящий штифт восковую заготовку снимают с модели, ох­лаждают, обезжиривают и гипсуют в огнеупорную массу. Для получения тонкостенной коронки (0,35-0,1 мм) моделирова­ние поводят в два этапа. Предварительно моделирование осуществляют синим или черным моделировочным воском путем наслоения для воссоздания анатомической формы зуба. Созда­ют экватор, контуры бугров или линию режущего края. Объем культи должен остаться меньше объема естественного зуба на толщину металла. Окончательное моделирование проводят пу­тем отжатия по воссозданным контурам размягченной плас­тинки бюгельного моделировочного воска толщиной 0,4-0,35 мм или стандартных восковых заготовок. Тонкостенную корон­ку можно получить, отливая ее на огнеупорной модели.

Отлитые коронки припасовывают на рабочей модели и пере­дают в клинику.

2-й клинический этап

Коронку осматривают вне полости рта на наличие ее цело­стности (отсутствие пор, трещин, наплывов, пятен и др.), де­зинфицируют и накладывают на опорный зуб. Если в процес­се припасовки коронки встречаются препятствия, то участки, меняющие ее продвижению, выявляют с помощью эластич­ных или цинкоксидэвгенольных масс. Массу вводят внутрь коронки и помещают ее на культю, там, где имеется препят­ствие — слоя массы не будет. Участки, мешающие свободно­му продвижению коронки по культе зуба, снимают с помо­щью алмазных головок и боров. Тщательно поверяют отноше­ние края литой коронки к десне и точность прилегания к усту­пу. Край коронки должен быть в одной плоскости с твердыми тканями зуба. Коронка не должна перекрывать уступ, иначе возможна травма краевого пародонта. Если край коронки на каком-либо участке не доходит до уступа, а на модели зуба точно совпадает с ним, то ошибка, возможно, была допущена при получении оттиска или отливке модели. В таком случае необходимо получить оттиск и отлить новую модель. Затем оценивают уровень окклюзионной поверхности по отношению к зубам-антагонистам, плотность контакта с соседними зуба­ми, точность восстановления анатомической формы. Когда име­ется повышение прикуса, супраконтакты выявляются копиро­вальной бумагой или окклюзиограммой и устраняются сошлифовыванием карборундовой головкой или камнем. Равномер­ный контакт литой коронки с зубами-антагонистами выверя­ют в положении центральной, передней и боковой окклюзии. Литые коронки, неплотно охватывающие зуб, не имеющие кон­такта с соседними зубами или антагонистами, подлежат пере­делке.

2-й лабораторный этап

Шлифовка и полировка литой коронки при помощи специ­альных щеток, кругов и специальных полировочных паст.

3-й клинический этап

Фиксация металлокерамической коронки на цемент в полости рта. Это последний клинический этап, при котором коронка тщательно дезинфицируется и накладывается на зуб. После проверки качества ее вновь дезинфицируют и высушивают воздухом под давлением. Зуб изолируют от слюны ватными или марлевыми тампонами, дезинфицируют, обезжиривают и высушивают. По известным правилам замешивают фиксирующий цемент жидкой консистенции, что необходимо для свободного выхода его из-под края коронки. Более густая консистенция цемента может быть причиной неполного наложения коронки. Цементом заполняют примерно треть коронки, обмазывая им ее стенки и поверхности культи зуба. Коронку накладывают на зуб и просят больного плотно сомкнуть зубы в центральной окклюзии. Если контакт недостаточен, то иногда прокладывают тонким ватным тампоном для более сильного смыкания. Затвердевший цемент осторожно удаляют через 20-30 минут, избегая повреждения краевого пародонта. Пациенту объясняют необходимость щадящего режима в первые 2-3 часа после кристаллизации цемента.

Цементы для постоянной фиксации несъемных зубных протезов:

  1. Цинк-фосфатные цементы: «Унифас», «Адгезор» (Чехия), «Phosphacap», «Poscal» (Германия), «Septocell» (Франция).

  2. Поликарбоксилатные цементы: «Carboco», «Aqualox» (Германия), «Selfast» (Франция).

  3. Стеклоиономерные цементы: «Meron», «Aqua Meron». «КемФил Супериор», «БейзЛайн», (Германия), «Ionocell» (Франция), «Fuji ionomer» (Япония).

  4. Полимерные цементы: «Resiment» (Франция), «Bifix», «Dualcement», «Vario-link», «Ф-21» (Германия) и др.

  5. Свето- и химически отверждаемые цементы: «Bifix», «Avanto» (Германия).

Материалы для временной фиксации искусственных коронок:

  1. Материалы на основе окиси цинка и эвгенола (гваякола): «Дентол», «Темпоро-М», «Zinoment» (Германия) и др.

  2. Цемент с супергидроокисью кальция: «Provicol» (Германия).

studfile.net

Изготовление штампованной коронки

По завершении препарирования зуба получают оттиски и гипсовые модели обеих челюстей. Затем модели составляют в центральной окклюзии и загипсовывают в окклюдатор или артикулятор. Подготовленные модели используют для моделирования коронок.

Моделирование коронок заключается в воссоздании будущей формы коронок с наружной и апроксимальных сторон окклюзионной поверхности. Последнее важно ввиду роли рельефа окклюзионной поверхности в обеспечении плавных движений челюстей при артикуляции, а также с учётом индивидуальных особенностей рельефа.

Рельеф окклюзионной поверхности зубов зависит от строения и функции ВНЧС, от положения головок нижней челюсти в суставных ямках в положении центральной окклюзии, от суставных путей, характера смещения нижней челюсти в боковые окклюзии, от резцового пути и других факторов. Учёт этих особенностей важен при моделировании окклюзионных поверхностей искусственных коронок и зубов.

У лиц с выраженным скатом суставного бугорка у жевательных зубов нужно моделировать высокие бугорки и глубокие ямки, при плоских суставных бугорках - плоские бугорки и неглубокие ямки. В случае моделирования плоской, не соответствующей скату суставного бугорка окклюзионной поверхности возможна травма тканей переднего отдела ВНЧС. При моделировании выраженного рельефа окклюзионной поверхности при плоском суставном бугорке возможно развитие функциональной перегрузки пародонта. С целью лучшей адаптации к протезам и предупреждения возможных осложнений при плоском суставном бугорке рекомендуется моделирование низких бугорков и плоских скатов, при отвесном бугорке - высоких бугорков и отвесных скатов боковых зубов.

От степени наклона скатов суставных бугорков к протетической плоскости зависит степень размыкания боковых зубов при движениях нижней челюсти. Чем больше величина этих углов, тем больше разобщение боковых зубов при передней окклюзии и в боковой окклюзии - боковых зубов балансирующей стороны.

Если нет достаточного резцового перекрытия в передней окклюзии, то обычно наблюдается контакт боковых зубов. Это может способствовать развитию повышенного стирания зубов. Для согласованной работы всех элементов окклюзионной поверхности с учётом индивидуальных особенностей строения и функции сустава, важно правильно моделировать искусственные коронки и зубы, восстанавливать окклюзионные контакты при всех разновидностях смыкания зубных рядов. Такое восстановление возможно только при помощи индивидуально настроенных артикуляторах.

Окклюзионная поверхность жевательных зубов представляет собой часть поверхности зуба от вершин бугорков до самого глубокого участка фиссур.

Она имеет следующие элементы:

• вершины бугорков и их основания;

• скаты;

• гребни;

• треугольные валики скатов бугорков;

• краевые валики, соединяющие вершины бугорков;

• краевые ямки;

• центральные и дополнительные фиссуры.

Основные элементы жевательной поверхности зубов - это бугорки. Каждый бугор имеет основание и вершину. Вершины бугров жевательных зубов несколько смещены к середине жевательной поверхности. Вершины всех зубов соединены краевым валиком, который ограничивает окклюзионную поверхность по периферии. Наибольший диаметр зуба в 2 раза больше диаметра его окклюзионной поверхности. От вершины бугорка к середине жевательной поверхности проходят треугольные валики, по которым скользят окклюзионные поверхности зубов-антагонистов.

На контактных поверхностях зуб имеет выпуклые площадки и краевые ямки. Краевые ямки двух расположенных рядом зубов образуют апроксимальную ямку для бугорка зуба-антагониста. Между щёчными и язычными (нёбными) бугорками жевательных зубов расположена центральная фиссура, где, как и в дополнительных фиссурах, сходятся скаты и гребни основных бугорков. С медиальной и дистальной сторон нёбная поверхность имеет 2 краевых валика. Эти валики в нижней трети зуба соединяются зубным бугорком, самой выпуклой частью зуба и местом окклюзионных контактов. Между этим бугорком и серединой режущего края находится срединный нёбный валик, по обе стороны которого расположены бороздки.

С учётом выполняемой роли в процессе механической переработки пищи щёчные бугорки нижних и нёбные бугорки верхних жевательных зубов будут основными. Они раздавливают пищу, определяют характер перемещений нижней челюсти, перераспределяют жевательные силы по направлению вертикальной оси зуба.

Щёчные бугорки верхних и язычные бугорки нижних жевательных зубов в положении центральной окклюзии имеют лёгкий контакт с антагонистами. Они осуществляют разделение пищи, создают на своих скатах скользящие поверхности для антагонистов при артикуляции, защищают язык и щёки от попадания между зубами, поэтому их называют защитными.

Оптимальными для выполнения функции жевания будут множественные точечные и равномерные контакты антагонирующих зубов, что и необходимо воссоздать при моделировании искусственных коронок и зубов. Смыкание бугорков и фиссур антагонирующих зубов по принципу «пестик и ступка» придаёт стабильность нижней челюсти во время смыкания зубов и при различных её перемещениях в процессе артикуляции.

Качественное моделирование окклюзионной поверхности обеспечивается следующими моментами:

• правильным определением врачом центральной окклюзии;

• правильной установкой моделей в артикуляторе;

• соблюдением зубным техником основных принципов моделирования.

Для эффективного моделирования движений нижней челюсти в артикуляторе модели челюстей нужно установить в правильном положении. Правильное положение моделей челюстей между рамами артикулятора определяют при помощи лицевой дуги, устанавливаемой на лице пациента в соответствии с положением челюстей по отношению к шарнирной оси. Для получения отпечатков зубов верхней челюсти в пространство артикулятора переносится сначала положение модели верхней челюсти. Это проводится путём установления лицевой дуги с «прикусной вилкой» в артикулятор с применением «переходного устройства».

Нижняя модель соединяется с верхней при помощи прикусных блоков после определения центральной окклюзии.

После установки моделей в артикулятор регулируют суставные углы.

Для работы с артикулятором при моделировании воском настройка артикулятора на индивидуальную функцию имеет решающее значение, поскольку направляющие и опорные элементы артикулятора программируют все движения нижней челюсти в пределах протезного поля.

Добиться согласованных движений в суставе и контактов зубов можно только при правильном расположении бугорков и фиссур на окклюзионной поверхности. Необходимо учитывать функцию и строение сустава при моделировании, чтобы избежать преждевременных контактов зубов на рабочей и балансирующей сторонах.

Известны 2 метода моделирования:

• моделирование из воскового блока с отпечатками зубов-анта- гонистов;

• поэтапное моделирование элементов окклюзионной поверхности.

Поэтапное моделирование - это более точный и менее трудоём- кий метод, он отвечает необходимым требованиям.

Цель моделирования - восстановление анатомической формы зуба, особенно его окклюзионной поверхности для обеспечения:

• целостности коронок и зубных рядов;

• распределения жевательного давления по вертикальной оси зуба.

После очистки шпателем шейки зуба от излишков гипса проводят линию клинической шейки коронки остро заточенным химическим карандашом. Эта линия соответствует границе десневого края. Затем отделяют подготовленный зуб от соседних зубов лобзиком с пилкой, имеющей толщину металлической коронки, и приступают к моделировке, т.е. к восстановлению анатомической формы зуба.

Моделируют коронку с помощью моделировочного воска и моделировочного шпателя. Начинающие зубные техники могут использовать воски разных цветов для моделирования отдельных элементов окклюзионной поверхности. Острый конец шпателя служит для подрезания воска, а закруглённый в виде ложечки - для расплавления воска. Первая порция воска наносится в кипящем виде для лучшего сцепления с гипсом. Расплавленный воск наносится с некоторым излишком (сравнительно с соседними зубами). Линия шейки и отсепарированные промежутки между зубами не должны быть залиты воском.

Лабораторные этапы изготовления штампованной коронки:

1 - выделение смоделированного зуба из модели; 2 - контуры для отработки гипсового столбика; 3 - ориентиры для установления длины и ширины искусственной коронки: а - линия воска; б - линия клинической шейки; в - линия края коронок; 4, 5 - получение металлического штампа; 6 - предварительная штамповка окклюзионной поверхности коронки.

Пока воск на жевательной поверхности ещё мягкий, необходимо сомкнуть обе половины окклюдатора (артикулятора) для получения отпечатков зубов-антагонистов. Если воск успел затвердеть, смыкание окклюдатора сопровождается применением усилия, которое может повлечь за собой поломку гипсовых зубов, сдвиг или растрескивание залитого воска. Нагретым шпателем повторно размягчают воск и только после этого смыкают окклюдатор. Далее приступают к моделировке, постепенно снимая излишки воска и придавая зубу анатомическую форму, соответственно имеющимся на модели естественным зубам.

Моделировку жевательной поверхности необходимо проводить, неоднократно проверяя соотношения артикулирующих зубов, что проще делается в артикуляторе. После завершения моделировки зуба бугорки или режущий край зуба не должны препятствовать жевательным движениям челюсти. Необходимо, чтобы с апроксимальных сторон искусственая коронка имела контакты с соседними зубами ближе к жевательной поверхности или режущему краю, благодаря чему межзубные промежутки предохраняются от попадания пищи. Во время моделирования в апроксимальных зонах надо оставлять просветы, равные толщине стенок.

Щёчная (губная) и язычная поверхности должны быть выпуклыми и соответствовать анатомической форме восстанавливаемого зуба, десневого края и межзубных сосочков.

Смоделированный зуб вырезают лобзиком или зуботехническим шпателем, вырезанному фрагменту придают форму столбика. На 1-2 мм ниже отмеченной карандашом линии шейки проводят вторую линию, на уровне которой должен заканчиваться край металлической коронки. Пространство между двумя линиями подрезают шпателем, держа его вплотную к зубу, чтобы у второй линии получился уступ шириной в 0,5 мм. Затем подготовленный гипсовый штамп необходимо на 3-5 мин опустить в воду для насыщения водой и загипсовать, чтобы воспроизвести контрштамп для дальнейшего получения металлического. Резиновое кольцо заполняют гипсом такой же консистенции, как для отливки моделей, куда и погружают гипсовый штампик коронковой частью вниз. После затвердения гипса его извлекают из кольца. Для извлечения смоделированного зуба гипс раскалывают с помощью шпателя и молоточка сначала пополам, затем - часть формы с зубом, сложив предварительно обе половины снова вместе. После выведения гипсового зуба форму вновь вставляют в резиновое кольцо и заполняют легкоплавким сплавом.

Легкоплавкий сплав расплавляют в специальной ложке. Сплав не следует перегревать, потому что при этом улетучиваются легкоплавкие его компоненты и в штампе могут получиться поры. Для извлечения металлического штампа из гипсовой формы с неё снимают резиновое кольцо и разбирают на части. Излишки металла, которые могут оказаться на штампе, служат отображением мелких дефектов гипсовой формы (пор в гипсе, щелей по линиям излома и т.д.). Их осторожно снимают напильником, штихелем и наждачной бумагой, не нарушая точности штампа.

Готовят один штамп для предварительной и 2 для окончательной штамповки. При необходимости одновременного изготовления нескольких коронок вырезанные гипсовые штампики для получения формы гипсуют не отдельно каждый в резиновом кольце, а все вместе в гипсовом блоке. Для этого предварительно готовят металлическую рамку прямоугольной формы, соответствующую количеству штампиков.

Гипсовые штампики предварительно выдерживают в воде, каждый зуб погружают в гипс в горизонтальном положении на половину его толщины. Когда гипс затвердеет, рамку удаляют и на концах полученной половины блока вырезают углубления для замков. Гипсовый блок вместе с зубами погружают на несколько минут в воду, затем отливают вторую часть блока.

После затвердения гипса вторую половину блока обрезают по форме первой и лёгкими ударами молоточка по торцевой части блока отделяют одну половину от другой, осторожно извлекая из него гипсовые зубы. Углубления, где располагались гипсовые штампики, зачищают от мелких кусочков гипса, складывают обе половины по имеющимся замкам и затем расплавленным легкоплавким сплавом заполняют каждую форму зуба. Полученные металлические штампики обрабатывают напильником, штихелем и наждачной бумагой.

Стальные гильзы для коронок изготавливают на заводах. В зуботехнические лаборатории они поступают в ассортименте. Зубной техник подбирает гильзу по размеру и приступает к штамповке коронки. Широкие гильзы суживают до нужного размера, протягивая через специальный аппарат и предварительно отжигая. Аналогично можно получать гильзу из металлических дисков (золотых, серебряно-палладиевых).

Диски бывают различных диаметров от 1,8 до 2,3 см, толщиной 0,25-0,28 мм.

Протягивание гильз проводят в специальном аппарате «Самсон», который приводится в действие рычагообразной рукояткой. Аппа- рат имеет большое количество пуансонов. Путём постепенного перехода от большего размера к меньшему получают гильзы без складок, близкие к размеру зубов, на которые изготавливают металлические коронки.

В случае изготовления гильзы из диска его кладут на нижнюю доску аппарата «Самсон» над отверстием ? 1, 2 или 3 в зависимости от размера диска. Пропуская пуансон через отверстие путём нажатия рычагообразной рукоятки, получают из диска гильзу, которую постепенно суживают до необходимого размера.

Правильно подобранная гильза должна надеваться на металлический штамп с усилием. Металлический штамп вколачивают в оттожённую гильзу молотком до тех пор, пока на дне гильзы не появятся первые отпечатки жевательной поверхности или режущего края зуба.

Вколачивание проводят на свинцовой подставке. Если продвижение гильзы встречает препятствие со стороны выступа на штампе около шейки зуба, то гильзу снимают и подрезают в этом участке. После того как гильза надета на металлический штамп, её отбивают молоточком, приближая по форме к штампу.

Удары молоточка нужно направлять на выпуклые участки гильзы, постепенно сбивая их от окклюзионной поверхности или режущего края в сторону шейки зуба. Это позволяет избежать получение складок. В результате ударов молотка металлическая гильза приобретает жёсткость, становится менее податливой для штамповки. Термическая обработка позволяет вернуть гильзе ковкость, для чего её снимают со штампа. Если это удаётся не сразу, то её дополнительно отбивают. При этом гильза может несколько расширяться, а штамп в области экватора суживаться.

Термическая обработка стальной коронки проводится при температуре до 1100 °С, с последующим охлаждением на воздухе. Для

золота достаточен нагрев докрасна над открытым пламенем. После термической обработки гильзу надевают на новый штамп и окончательно штампуют в зуботехническом прессе либо в специальном аппарате.

Аппарат для наружной штамповки коронок состоит из 2 частей:

• основания;

• полого цилиндра.

Наружный конец полого цилиндра представляет собой массивную гладкую площадку (рис. 12.3). Цилиндр изнутри заполняют мольдином. Металлический штамп зуба с надетой на него гильзой вкладывают в аппарат и ударами большого молотка по площадке цилиндра или под прессом штампуют коронку (рис. 12.4). Под действием приложенного усилия мольдин плотно обжимает гильзу. Для того чтобы освободить коронку от штампа, над пламенем расплавляют легкоплавкий металл, который затем выплавляют в ложку.

При изготовлении золотых коронок выплавление металлического штампика надо делать с большой осторожностью. До начала штамповки золотую гильзу можно смазать маслом, чтобы легче было отделить золото от легкоплавкого сплава. Оставшиеся в гильзе кусочки легкоплавкого сплава удаляют из неё шпателем и коронку протирают ватным тампоном с соляной кислотой. Неко- торые зубные техники используют для этой цели 20% азотную кислоту.

Пресс для наружной штамповки коронки (а) и готовая коронка (б): 1 - маховик; 2 - верхний цилиндр; 3 - нижний цилиндр; 4 - металлическая коронка на штампе после окончательного прессования; 5 - коронка после удаления легкоплавкого металла и срезания излишков гильзы.

Комбинированная штамповка коронки металлическим штампом в металлическом контрштампе:

а - штамп из легкоплавкого металла погружён в легкоплавкий металл для получения контрштампа; б - контрштамп; в - установление штампа с гильзой в контрштамп и кювету.

Окончательную очистку золотых коронок проводят в соляной кислоте, а стальных - в специальном отбеле, состоящем из смеси соляной и азотной кислот с водой.

Коронки из нержавеющей стали после окончательной штамповки вновь становятся очень твёрдыми от образовавшегося наклёпа. До отбеливания их необходимо ещё раз подвергнуть термической обработке. После отбеливания коронку кипятят в воде для удаления остатков кислоты и насухо протирают. После штамповки снимают все остатки окалины и подрезают по отмеченной ранее границе, которая должна быть отчётливо отштампована. Оставшиеся неровные края коронки спиливают напильником или карборундовым камнем на шлифмоторе. Затем коронку обрабатывают наждачной бумагой, осторожно шлифуют и полируют сначала резиновым кругом, жёсткими щётками с пастой, затем мягкими нитяными щётками, чтобы не изменить форму коронки и не истончить её. Одиночные коронки удобно обрабатывать, надев на деревянные палочки.

Коронки, которые впоследствии будут спаивать с другими деталями, не полируют, поскольку это затрудняет паяние. Повторная полировка чрезмерно истончает коронку.


Возможно заинтересует:

Похожие материалы:


neostom.ru

Штампованные и пластмассовые коронки

Занятие 3

Классификация искусственных коронок. Принципы препарирования зубов под искусственные коронки. Режущие и абразивные инструменты для препарирования зубов под искусственные коронки.

Штампованные и пластмассовые коронки

Клинико-лабораторные этапы изготовления штампованных коронок. Препарирование зубов под штампованные коронки.

Пластмассовые коронки: показания к применению, клинико-лабораторные этапы изготовления.

Дефекты зубов – кариозная полость или полное разрушение коронки при сохраненном корне. Для восстановления дефектов зубов применяются следующие конструкции:

- вкладки

- искусственные коронки

- штифтовые культевые вкладки или штифтовые зубы (сейчас – редко)

Дефекты зубных рядов – отсутствие одного, нескольких или всех зубов в зубном ряду.

Для восстановления дефектов зубных рядов используют следующие протезы:

- мостовидные протезы (съемные и несъемные)

- съемные бюгельные протезы

- съемные пластиночные протезы (полные и частичные)

Выбор метода восстановления зуба зависит от степени его разрушения. Степень разрушения коронки зуба показывает ИРОПЗ (индекс разрушения окклюзионной поверхности зуба). Всю площадь окклюзионной поверхности зуба принимают за единицу. Индекс разрушений (площадь поверхности полости или пломбы) вычисляют из единицы (всей окклюзионной поверхности). При ИРОПЗ, равном 0,55-0,6 или больше, то есть при разрушении поверхности больше, чем на 55% с целью профилактики дальнейшего разрушения показано применение вкладок. При индексе 0,6-0,8 показано применение искусственных коронок, когда индекс больше 0,8 – показано изготовление штифтовых конструкций.

Недостатки пломбирования:

Изменение объема пломб – появление щели между пломбой и стенкой зуба – рецидив кариеса

Непрочность пломбировочных материалов – быстрое изнашивание пломбы

Трудно восстановить режущий край и межзубные контакты

Протезирование искусственными коронками

Искусственная коронка – несъемный протез, восстанавливающий анатомическую форму и функцию зуба и предупреждающий его дальнейшее разрушение.

Показания:

  1. Дефекты зуба не подлежат восстановлению пломбой или вкладкой (ИРОПЗ 0,6-0,8)

  2. Повышенная стираемость и клиновидные дефекты – для восстановления анатомической формы зубов и межальвеолярного расстояния, профилактики дальнейшего истирания

  3. Аномалии формы зуба

  4. Гипоплазия эмали и дентина, изменение цвета зубов

  5. Фиксация мостовидных протезов

  6. Фиксация съемных протезов (телескопические коронки, при необходимости улучшить форму зубов, опорных для кламмеров)

  7. Фиксация различных ортодонтических и челюстно-лицевых аппаратов

Классификация искусственных коронок

по функции:

по конструкции:

по материалу изготовления:

  • металлические (стальные, золотые)

  • неметаллические (пластмассовые, керамические, фарфоровые, композитные, ситалловые)

  • комбинированные (металлокерамические, металлопластмассовые, металлокомпозитные)

по методу изготовления:

  • штампованные (стальные, золотые)

  • литые (из специальных сплавов, золотые)

  • литые с облицовкой (металлокерамика, металлопластмасса)

  • изготовленные методом полимеризации (композит, пластмасса)

  • изготовленные методом фрезирования (система Cerec)

Требования, предъявляемые к искусственным коронкам:

  1. Должна восстанавливать анатомическую форму зуба. Правильное моделирование режущего края, окклюзионной поверхности и экватора способствует нормальному взаимоотношению коронки с соседними зубами и зубами противоположной челюсти. Экватор коронки создает межзубные контакты, защищающие межзубной сосочек, и оберегает край десны от повреждения пищей. Межзубные контакты также восстанавливают непрерывность зубной дуги, что является одним из главных условий ее существования.

  2. Должна восстанавливать объем коронки естественного зуба (высота и ширина).

  3. Обеспечивать правильное взаимоотношение с рядом стоящими зубами и антагонистами, а следовательно непрерывность зубной дуги и ее функциональное единство.

  4. Край искусственной коронки должен плотно охватывать шейку зуба. Если коронка шире шейки, она повреждает десну, вызывая ее атрофию. При широкой коронке происходит разрушение фиксирующего материала и деминерализация цемента зуба. Искусственная коронка при препарировании зуба без уступа увеличивает диаметр шейки зуба на толщину коронки. Это вызывает изменение соотношения тканей десневого края и часто является причиной его хронического воспаления.

  5. Край коронки должен погружаться в зубодесневую борозду на ½ ее глубины (максимально до 0,2 мм). Длинная коронка повреждает ткани маргинального пародонта и вызывает острый краевой пародонтит. Десна при этом гиперемирована, отечна, возникают ощущения неловкости, боль при накусывании.

  6. Искусственная коронка не должна завышать межальвеолярную высоту (не должно быть преждевременных контактов). Кроме того, в передней, задней и боковых окклюзиях она не должна мешать плавному скольжению зубов. Преждевременный окклюзионный контакт на искусственной коронке вызывает травматическую окклюзию этого зуба, так как вся сила сокращающихся мышц приходится на него. Появляются боли в зубе при накусывании и его патологическая подвижность.

  7. Искусственная коронка должна отвечать эстетическим требованиям.

Общие этапы изготовления искусственной коронки:

  1. Получение анатомического оттиска

  2. Препарирование зуба

  3. Получение оттиска

  4. Фиксация временной коронки

  5. Изготовление моделей челюстей

  6. Фиксация гипсовых моделей в окклюдатор или артикулятор

  7. Изготовление искусственной коронки в лаборатории

  8. Временная фиксация искусственной коронки

  9. Постоянная фиксация искусственной коронки

Препарирование зубов

Цель препарирования

  • Создание протезного пространства для коронки

  • Обеспечение условий для наложения и хорошей фиксации коронки

  • Обеспечение правильного расположения края коронки

Инструменты

  • Диски (односторонние и двухсторонние) – из-за высокого риска повреждения мягких тканей полости рта в настоящее время практически не используются

  • Боры для турбинного наконечника

пиковидные – для проведения сепарации, для препарирования вестибулярной и оральной поверхности

боры с насечками (маркировочные) – для определения глубины препарирования

карандашевидные (торпедовидные) – для формирования уступа

торцовые – для углубления уступа

оливовидные – для препарирования оральной поверхности резцов, клыков, окклюзионной поверхности моляров, премоляров

Объем сошлифовываемых твердых тканей зуба зависит от толщины стенки выбранной искусственной коронки:

  • штампованную коронку (стальную) – 0,2-0,22 мм.

  • под штампованную коронку (золотую) – 0,22-0,25 мм

  • под цельнолитую металлическую коронку – 0,3-0,5 мм

  • под комбинированную металлопластмассовую и металлокерамическую коронку – 1,3-1,5 мм.

Условия качественного препарирования

  • водно-воздушное охлаждение

  • острые центрованные инструменты

  • знание «зон безопасности» в целях предупреждения вскрытия полости зуба

Клинико-лабораторные этапы изготовления штампованной коронки

Штампованная коронка изготавливается из золотого диска или стального колпачка (гильзы) методом штампования.

Этапы препарирования:

компоненты действия

средства

действия

критерии

самоконтроля

1

2

3

1. Клиническая оценка зуба.

Зонд, зеркало, пинцет, рентгенограмма.

Степень разрушения коронки зуба, наличие пломб, степень выраженности экватора, соотношение с антагонистами и рядом стоящими зубами, оценка рентгенограммы, состояние тканей периодонта, пародонта, степень подвижности зуба.

2. Подготовка к сепарации.

Зонд, зеркало, стоматологическая установка, механические наконечники – прямой и угловой, турбинный наконечник.

Эффективность анестезии, надежная изоляция мягких тканей от попадания на них режущего инструмента. Сепарационный диск устанавливается над контактным пунктом параллельно длинной оси зуба, рука врача фиксирована на челюсти.

3. Сепарация.

Проводится на малых оборотах, без сильного давления режущего инструмента на зуб.

Исп.: сепарационные диски односторонние с алмазным покрытием, боры фиссурные, пиковидные.

Критерии: Появление видимого промежутка между зубами, стенки гладкие, параллельны между собой, сошлифованы до шейки зуба, в пришеечной области с контактных сторон нет нависающих краев.

4. Препарирование

Препарирование оральной, вестибулярной, жевательной поверхности и режущего края, сошлифовывание экватора зуба.

Исп.: сепарационные диски, цилиндрические и оливовидные боры.

Критерии: Сошлифовывание граней зуба в местах перехода губной и оральной поверхностей в контактные, зуб приобретает форму, близкую к цинлиндру, диаметр которого не превышает диаметр шейки зуба, анатомическая форма жевательной поверхности и режущего края сохранена, но уменьшена на толщину искусственной коронки.

5. Финишное препарирование

Исп.: боры торцевые, фиссурные, конусовидные, цилиндрические; копировальная бумага

Критерии:

Культя зуба гладко отшлифована, диаметр ее не превышает диаметр шейки зуба, по форме напоминает цилиндр.

6. Получение оттисков с двух челюстей (альгинатной массой)

Дезинфекция оттисков.

7. Лабораторный этап:

Изготовление гипсовых моделей челюстей, фиксация их в артикулятор или окклюдатор.

Моделирование искусственной коронки из воска, с учетом окклюзионных контактов

Вырезание зуба из модели – получение гипсового штампа

Изготовление гипсового блока (штамп смазывают вазилином, помещают в жидкий гипс и заливают гипсом сверху, после застывания блок раскрывают и получают полость по форме штампа)

Изготовление металлического штампа (одного или нескольких) из легкоплавкого металла (обычно – сплав олова)

Предварительная протяжка гильзы в специальном аппарате до диаметра шейки зуба

Фиксация гильзы на штамп, штамповка

Обрезка гильзы по шейке зуба

Очищение, полирование.

8. Припасовка коронки.

  • Коронка должна плотно охватывать шейку зуба

  • Коронка должна погружаться в зубодесневую борозду не более чем на 0,2 мм

  • Проверка окклюзионных контактов

9. Фиксация коронки – на фосфат-цемент или на фиксирующий стеклоиономерный цемент.

Штампованные коронки

+ дешевизна, легкость конструкции

- низкая механическая прочность, низкая эстетика, неплотное прилегание к шейке зуба, травма пародонта краем коронки, недостаточно выраженная анатомическая форма.

Клинико-лабораторные этапы изготовления пластмассовой коронки

Пластмассовые коронки применяются для восстановления цвета и анатомической формы передних зубов и премоляров. В настоящее время чаще всего используются для временного протезирования.

Этапы препарирования:

компоненты действия

средства

действия

критерии

самоконтроля

1

2

3

1. Клиническая оценка зуба.

Получение диагностических оттисков.

Зонд, зеркало, пинцет, рентгенограмма.

Степень разрушения коронки зуба, наличие пломб, степень выраженности экватора, соотношение с антагонистами и рядом стоящими зубами, оценка рентгенограммы, состояние тканей периодонта, пародонта, степень подвижности зуба.

2. Подготовка к сепарации.

Зонд, зеркало, стоматологическая установка, механические наконечники – прямой и угловой, турбинный наконечник.

Эффективность анестезии, надежная изоляция мягких тканей от попадания на них режущего инструмента. Сепарационный диск устанавливается над контактным пунктом параллельно длинной оси зуба, рука врача фиксирована на челюсти.

3. Сепарация.

Твердые ткани зуба сошлифовываются не менее, чем на 1 мм так, чтобы в пришеечной области образовался уступ шириной 0,6-0,8 мм – у зубов фронтальной группы, 0,5 мм – у нижних премоляров.

Исп.: сепарационные диски односторонние с алмазным покрытием, боры фиссурные, пиковидные, пламевидные.

Критерии: Препарируемый и соседний зуб полностью разделены, зондом проверяют наличие нависающих краев, стенки ровные, гладкие. Контактные поверхности конвергируют с образованием едва выраженного конуса (наклон не более 3-5о).

4. Препарирование

1) Препарирование окклюзионной поверхности (режущего края) на толщину 1,0-1,5-2,0 мм.

Исп.: боры, шлифовальные алмазные круги

Критерии: На окклюзионной поверхности бугры сохранены, форма режущего края сохранена, но уменьшается на толщину искусственной коронки (1-1,5 мм).

2) Препарирование вестибулярной и оральной поверхности. Твердые ткани сошлифовываются на толщину до 1 мм, формируется уступ.

Исп.: алмазные головки (цилиндрические, конусовидные, торцевые, маркировочные).

Критерии: Стенки гладкие, ровные, нависающих краев нет. Уступ – на уровне десны или чуть ниже.

5. Финишное препарирование

Исп.: боры торцевые, фиссурные, конусовидные, цилиндрические; копировальная бумага

Критерии:

Культя зуба гладко отшлифована, переходы с вестибулярной поверхности на оральную и острые грани на окклюзионной поверхности закруглены, культя зуба имеет форму едва выраженного усеченного конуса.

6. Прямой метод

В полученный ранее оттиск помещают самотвердеющую пластмассу и фиксируют ее на культю зуба, предварительно обработанную вазелином. После полимеризации пластмассы оттиск извлекают из полости рта, коронку полируют и фиксируют на временный материал.

6. Непрямой метод

После препарирования зуба получают двойной оттиск, дезинфицируют его.

Лабораторный этап

Изготовление моделей, фиксация в артикулятор.

Моделирование зуба из прозрачного или белого воска, чтобы пластмасса не изменила цвет.

Опорный зуб вырезают из модели вместе с соседними зубами (в виде блока).

Фрагмент гипсуют в кювету, после застывания гипса кювету помещают в кипящую воду на 10-15 мин для выплавления воска. Затем кювету открывают, остатки воска вымывают кипящей водой, гипс покрывают изолирующим лаком. То есть в кювете получается «пещерка» по форме коронки.

Пластмассу замешивают и пакуют в кювету. Затем кювету зажимают и кипятят в воде.

После полимеризации коронку вынимают и обрабатывают.

Клинический этап

Припасовка коронки

Фиксация на временный цемент

Пластмассовые коронки

+ удовлетворительные эстетические свойства, низкая стоимость

- большой объем сошлифовываемых тканей, низкая механическая прочность, изменение цвета, быстрая колонизация микроорганизмами, разбухание пластмассы в ротовой жидкости, раздражение пародонта, выделение мономера.

8

studfile.net

Технология изготовления полной металлической штампо- ванной коронки,

По полученным из клиники слепкам (рабочему и вспомогательному) отливают гипсовые модели, которые оставляют в положении центральной окклюзии и загипсовывают в окклюдатор (артикулятор). После этого приступают к моделированию зубов, на которые должны быть изготовлены коронки. Для этого зуботехническим шпателем, направленным параллельно продольной оси зуба, гравируют шейку зуба, не уменьшая его объема и не углубляясь в зубодесневой карман, при отсутствии четкого отделения опорного зуба от рядом стоящего вследствие каких-либо причин (нет перегородки в слепке между зубами) разделение их производят тонкой пилкой или острым глазным скальпелем. Затем остро заточенным в виде лопаточки «химическим» карандашом очерчивают клиническую шейку зуба. Она является исходным пунктом для определения длины края коронки и степени ее погружения в десневой карман (рис. 22).

Анатомическую форму и величину коронки зуба моделируют с помощью специального моделировочного воска путем постепенного наслаивания его на поверхность гипсового зуба. Для этого берут шпателем небольшое количество кипящего воска и, не отнимая от поверхности зуба, равномерно распределяют его тонким слоем в направлении от середины к жевательной поверхности. Это предупреждает наплывание воска на шейку зуба. Следующими порциями расплавленного воска увеличивают объем зуба, и, пока воск находится в пластическом состоянии, смыкают окклюдатор для получения отпечатка зубов-антагонистов. Чтобы избежать склеивания гипсовых зубов-антагонистов с воском моделируемого зуба, их поверхности смазывают тонким слоем вазелина или смачивают водой. Восстановление анатомической формы зуба производят, ориентируясь на одноименный зуб противоположной стороны челюсти. Отмоделированный зуб по объему должен быть меньше восстанавливаемого на толщину слоя металла (0,25— 0,30 мм), а бугры должны иметь закругленную форму и быть менее выраженными, чем у естественного зуба. Поверхности отмоделированного зуба должны быть гладкими, без резкого перехода одной в другую, не иметь острых ребер и выступов, а просвет между соседними зубами должен быть равен толщине слоя металла. Моделировку зуба производят на затвердевшем воске.

После этого получают штампы зуба (гипсовый и металлический), для чего смоделированный зуб вырезают из модели пилкой или шпателем с удлинением в области корня, достигающим двойной высоты коронки. Поверхности корневой части гипсового штампа должны быть параллельны продольной оси зуба, а толщина должна быть равна диаметру в области шейки. Отступя на 1 мм от клинической шейки зуба, отмеченной карандашом, и параллельно ей делают канавку, глубиной 0,5 мм, что будет соответствовать длине края.металлической коронки При этом шпателем, направленным строго параллельно продольной оси зуба, удаляют излишки гипса с этого

22. Изготовление штампованной металлической коронки:.

а — черчение шейки зуба карандашом, б — границы нанесения моделирсяочкого воска; в — вырезание гипсового зуба из модели; г — гипсовый зуб

23. Получение гипсовой формы и металлического штампа.

участка, не уменьшая его диаметра. Пространство между первой линией и канавкой будет соответствовать длине и ширине коронки в области шейки. Если диаметр гипсового зуба в этой области будет больше диаметра шейки, то коронка будет широка, если меньше — то узка. Удлинение края коронки на 1 мм дает возможность в последующем укоротить ее до 0,2 мм при припасовке на гипсовом штампе после окончательной штамповки (рис. 23).

Коронки штампуют на металлических штампах из легкоплавкого металла, которые изготавливают по точной форме гипсового штампа. Для получения формы гипсовый штамп, предварительно замоченный в воде или клеевом растворе, погружают строго по центру в резиновое кольцо (диаметр 3— 4 см, высота 4 см), заполненное жидким гипсом. Для освобождения гипсового зуба из формы последнюю выталкивают из резинового кольца, подрезают поверхности, придавая форму квадрата или прямоугольника (без острых углов) и на двух противоположных сторонах его делают канавки глубиной до 2—3 мм, не доходя до гипсового зуба на 3 мм. Линия, соединяющая продольные надрезы на поверхностях формы, должна проходить посередине гипсового зуба. На тыльной поверхности гипсового столбика продольные линии соединяют поперечной такой же глубины, опасаясь повреждения гипсового зуба. Это помогает раскалыванию формы и освобождению гипсового зуба. Для раскалывания формы в один из надрезов на боковой поверхности вставляют шпатель, форму устанавливают в ладони левой руки и, пользуясь шпателем как рычагом, разъединяют форму на части (при этом освобождается гипсовый зуб). Если зуб остался в одной из половин формы, то их соединяют и делают дополнительный разрез (третий) на той половине формы, где остался гипсовый зуб. После освобождения гипсового зуба все половины формы соединяют по линиям раскола, устанавливают в резиновом кольце и заполняют расплавленным легкоплавким сплавом. Последний расплавляют в специальной ложке на пламени газовой или спиртовой горелки при температуре +65-^+95

С). Не рекомендуется использовать для этого паяльный аппарат (температура пламени до 1100 °С), так как при этом сгорают наиболее легкоплавкие компоненты сплава и металлический штамп становится хрупким и пористым.

Для каждого зуба отливают 2 штампа, из которых первый используют для окончательной штамповки, а второй — для предварительной. Возникающие на нонерхности штампа неровности и шероховатости удаляют напильником, особо осторожно в области шейки. Излишки металла на жевательной поверхности удаляют борами или кругами, не нарушая ее рельефа. В таком виде металлический штамп готов для штамповки коронки.

Если требуется изготовить несколько коронок, то применяют следующую методику. В изготовленную металлическую Рамку, шириной 5—6 см, высотой бортов 2 см и длиной 15— 20 см заливают жидкий гипс, в который опускают предварительно подготовленные зубы в горизонтальном положении на половину их толщины и на расстоянии t см друг от друга. После затвердевания гипса на обоих концах блока делают «замки» в виде углублений и опускают в холодную воду Для замачивания, затем отливают вторую половину формы. После затвердевания гипса второй половины их отделяют друг от друга легкими ударами молотка и извлекают гипсовые зубы. Затем соединяют обе половины формы, несколько расширяют входное отверстие каждого гипсового зуба и заполняют форму расплавленным легкоплавким сплавом. Дальнейшая подготовка штампов для штамповки металлических коронок не отличается от описанной выше.

Для изготовления коронок из нержавеющей стали используют стандартные гильзы (колпачки), различного диаметра и толщины (0.20—0,28 мм), выпускаемые промышленностью.

Для штамповки коронок из золота или платины применяют диски диаметром 23—30 мм и толщиной 0,25—0,28 мм.

Подготовка гильз к штамповке состоит в следующем. Подбирают гильзу соответственно диаметру коронки зуба с таким расчетом, чтобы она с некоторым трудом натягивалась на металлический штамп. Если нет гильз подходящего диаметра и они больше диаметра металлического зуба, то их протягивают через аппарат «Самсон» или «Шарп». Таким же методом получают гильзы из дисков (золото, платина). Конструктивной особенностью аппаратов «Самсон» и «Шарп» является наличие отверстий постепенно увеличивающегося диаметра на одной половине аппарата и соответственно им металлических стержней (пуансонов) несколько меньшего диаметра (на толщину металла). Последние являются подвижной частью аппарата и приводятся в движение вручную или пневматическим или гидравлическим устройством.

Для получения гильзы соответствующего диаметра стандартную гильзу или диск устанавливают против данного отверстия матрицы и протягивают с помощью пуансона. Переводя гильзу от одного отверстия к другому, добиваются нужного диаметра.

Многократное протягивание гильзы через отверстия приводит к изменению структуры металла и его свойств (он становятся менее пластичным, жестким и плохо поддающимся штамповке), поэтому для восстановления прежней структуры металла и его свойств гильзу в процессе работы необходимо неоднократно подвергать термической обработке. Так, золотую гильзу прокаливают до покраснения в пламени газовой горелки или спиртовки. Стальную гильзу прокаливают в спеииальной печи или в пламени паяльного аппарата (при 700-^800°С> с последующим охлаждением в воде или на воздухе.

Ориентировочную форму будущей коронки придают вначале на наковальне с помощью молоточка — рогового или пластмассового для золота и стального для стали. Для предупреждения образования складок на гильзе удары молотка должны быть направлены от жевательной поверхности к краю.

Для точного отображения в гильзе жевательной поверхности или режущего края металлического зуба можно рекомендовать следующую методику. Коронковую часть металлического зуба обертывают одним слоем липкого пластыря, оставляя свободной окклюзионную поверхность. В металлическую кювету высотой 1,5 см и диаметром 3 см с кратерообразным углублением наливают расплавленный легкоплавкий сплав и опускают в него металлический зуб жевательной поверхностью вниз на глубину 1—2 мм. После затвердевания металла зуб легко удаляется, а полученное отображение жевательной поверхности используется для предварительной штамповки окклюзионной поверхности коронки. Для этого после удаления со штампа лейкопластыря на него наколачивают предварительно отштампованную гильзу и ударами молотка вколачивают в углубление пластинки из легкоплавкого металла (рис. 24). Ударами молотка гильзе придают ориентировочную форму будущей коронки, добиваясь более плотного ее прилегания ко всей поверхности металлического штампа. На этом заканчивается предварительная штамповка коронки, которая проводится на втором штампе. Перед окончательной штамповкой гильзу вновь подвергают термической обработке по тому же режиму, а первый штамп подготавливают для окончательной штамповки коронки наружным или комбинированным способом.

Золотую гильзу после предварительной штамповки перед термической обработкой необходимо кипятить в 40— 50 % растворе хлористоводородной или азотной кислоты для удаления следов свинца, который придает золоту хрупкость и способствует образованию трещин при штамповке.

dentaltechnic.info

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/tdayurveda.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/tdayurveda.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/tdayurveda.ru/adv.php on line 309
