9 основных причин коррозии меди в домашних трубопроводных системах
Синие пятна указывают на коррозию медных трубПо некоторым оценкам, коррозия меди обходится Соединенным Штатам более чем в 1 миллиард долларов в год.
Коррозия меди в домашних водопроводных системах — обычное явление, которое может иметь множество причин.
Помимо фактического отказа трубопровода, предательские синие пятна на окисленных медных листьях на раковинах, ваннах и арматуре могут указывать на коррозию меди.
Часто белье и даже светлые волосы можно окрасить в синий цвет. Медь может быть токсичной, и вода с содержанием меди более 1,0 мг/л не должна использоваться для питья.
При наличии железных труб вода может быть окрашена в ржавый или красноватый цвет и содержать металлический или сернистый запах и осадок. Коррозия может привести к выходу из строя трубопровода, иногда менее чем за 10 лет!
Что такое коррозия?
Коррозия — это «ухудшение состояния вещества или его свойств из-за реакции с окружающей средой».
В водопроводных системах коррозия возникает из-за физических и химических реакций между материалом трубы и водой.
(Если хотите узнать больше о коррозии меди и воде, прочтите этот пост.)
9 основных причин проблем с коррозией меди
1. Низкий pH (кислая вода менее 7,0)
2. Высокий pH (щелочная вода более 8,5)
3. Высокий уровень растворенного кислорода
4. Высокий уровень растворенных в воде солей (общее количество растворенных твердых веществ)
5. Бактерии, вызывающие коррозию, такие как сульфатные или железобактерии
6. Электрохимические причины, такие как неправильное заземление электроприборов на медные трубы и/или удары молнии через заземляющие провода опор
7. Высокая скорость воды относительно размера трубопровода, вызывающая гидравлический износ трубопровода, иногда встречающаяся в циркуляционных системах горячего водоснабжения с использованием насосов
8. Песок, осадок или другой песок в воде, вызывающий гидравлический износ трубопровода
9. Неправильный монтаж медных труб из-за неправильного удаления заусенцев или рассверливания концов труб и/или использования чрезмерного количества кислотного флюса при пайке труб.
Что можно сделать, чтобы остановить коррозию меди в домах
- Определите источник и серьезность проблемы, осмотрев систему трубопроводов и проведя точный анализ воды, особенно если вы используете колодезную воду.
- Убедитесь, что к трубопроводу не подключены ненужные электроприборы или проводка, а также правильно ли заземлена система трубопроводов. Убедитесь, что в системе трубопроводов имеется электрическая непрерывность. Например, медные трубы не должны быть электрически разделены пластиковыми фильтрами для воды, отрезками пластиковых труб, пластиковыми перепускными клапанами умягчителя воды и т. д. Установите соединительный кабель вокруг этих элементов.
- Приобретите набор для проверки на коррозию с тестами на медь
Проверьте pH, жесткость, щелочность, температуру и общее количество растворенных твердых веществ, а также рассчитайте LSI (индекс насыщения Ланжелье), чтобы определить, является ли вода агрессивной или вызывающей коррозию.
- Вырежьте участки медных труб, разрежьте их пополам и проверьте наличие коррозии и признаков некачественной работы монтажников. При необходимости замените медную трубку.
- Установите бак нейтрализатора кальцита или дозатор кальцинированной соды, чтобы поднять pH до 7,2–8,0, чтобы скорректировать низкий pH и повысить щелочность воды.
- Установите дозатор фосфата перед медным трубопроводом. Фосфат может покрывать трубопровод и уменьшать коррозионное воздействие путем покрытия внутренних поверхностей трубопровода пищевым фосфатом, вызывая образование изоляционной поверхности.
- В случае высокого общего содержания растворенных твердых веществ (более 1000 частей на миллион) установите систему обратного осмоса для всего дома с последующим нейтрализатором кальцита.
- Установите систему хлорирования или озона для дезинфекции воды перед тем, как она попадет в дом, если в вашей воде есть бактерии и/или запах серы.
- На городской воде? Если вода подается вам муниципальным коммунальным предприятием, то первое, с чего нужно начать, это позвонить в водоканал и сообщить о проблеме. Если это единичный случай и ни у кого из ваших соседей нет проблем с коррозией, то следует подозревать, что причиной является неправильное заземление, блуждающие токи или неправильный монтаж медной трубы. Приобретите хороший домашний тестовый набор с тестами на медь, чтобы вы могли проводить собственные тесты дома.
- На колодезной воде? Первое, что вам нужно сделать, если вы берете воду из частной скважины, — это провести точный анализ воды. Анализ воды должен проводиться на pH, общую жесткость, щелочность, общее количество растворенных твердых веществ, железо, марганец, нитраты, хлориды, сульфаты и медь. Измерьте также температуру.
Другие способы предотвращения коррозии
Инженеры-сантехники и проектировщики систем могут значительно уменьшить коррозию труб, внося простые изменения в конструкцию.
- Уменьшить скорость. Используйте трубы большего диаметра, чтобы поддерживать низкие скорости:
Скорость холодной линии должна быть менее 8 футов в секунду
Горячие линии должны быть менее 4 футов в секунду.
- Минимизация температуры горячей воды. Убедитесь, что обратные линии в циркуляционной системе горячего водоснабжения имеют тот же диаметр, что и линии подачи.
- Избегайте застойных участков; свести к минимуму изменения направления и размера.
- Укажите низкокоррозионные смываемые водой флюсы
- Избегайте застойных участков
- Свести к минимуму изменения направления и размера
- Предотвратите электрические токи, заземлив непосредственно медный стержень, вбитый в землю.
Не присоединяйте заземляющий провод к водопроводным трубам, кроме основного заземления трубы. Прокладывайте провода подальше от водопроводных труб и не используйте оцинкованные гвозди, которые касаются медных труб. ПРЕДОСТЕРЕЖЕНИЕ: Возможно, это должен сделать квалифицированный электрик.
- Избегайте индуцированных напряжений – обеспечьте достаточную поддержку трубы и допускайте тепловое расширение.
- Рассмотрите возможность использования немедных труб (например, PEX или нержавеющей стали) везде, где разрешено их использование.
- Используйте смесители, клапаны и принадлежности без свинца или с низким содержанием свинца. Используйте приспособления и приспособления с низким расходом, а также краны для аэрации.
- Выберите флюсы, соответствующие стандарту ASTM B813.
- Укажите, что медные трубы и фитинги должны быть установлены в соответствии с ASTM B828-92 стандарта
- Обратите особое внимание на тщательное развертывание обрезанных концов, чтобы уменьшить турбулентность. Инспекторы по сантехнике и Ассоциация разработчиков меди сообщают, что нерасширенные трубы подвергаются коррозии и выходят из строя намного быстрее, чем трубы, которые были правильно расширены.
- Используйте правильные флюсы ASTM B813. Использование избыточного флюса или коррозионно-активного флюса может привести к преждевременному выходу трубы из строя.
Лучшие методы сантехнических работ по устранению коррозии меди
>
Как потеть медную трубу (сделай сам)
Всегда получайте идеальные, герметичные соединения сантехники.
Следующий проект›
Семейный разнорабочий
Пайка медных водопроводных труб — несложный навык. Даже новичок может научиться паять герметичные соединения за 30 минут. Процесс прост — если вы будете следовать нескольким основным рекомендациям. В этой статье мы покажем вам, как быстро и легко паять медь.
от экспертов по DIY в журнале семейного мастерства
- Время
- Сложность
- Стоимость
- Если вы используете трубки диаметром более ¾ дюйма, нагревайте соединения трубок с нескольких сторон для более равномерного повышения температуры. Добавьте медный припой в нескольких точках и осмотрите соединение, чтобы убедиться, что припой заполняет соединение со всех сторон.
- Для пайки латунных фитингов, таких как клапан на фото 7, требуется больше тепла. Оставьте клапан открытым, чтобы внутри трубки не возникло давление, что может привести к протечке соединения. А если клапан имеет мягкие пластиковые или резиновые детали, по возможности снимите их, чтобы не испортить.
- Временно повесьте огнезащитную ткань (начальное фото) или стальную пластину на дерево и другие горючие материалы при пайке поблизости. В любом случае держите под рукой огнетушитель или ведро с водой на случай возникновения пожара.
- Выключайте фонарик, когда кладете его. Баллон с пропаном опрокинут. В конце концов зажженный факел упадет и что-то сожжет.
- All Day
- Начальник
- .
Базовые паяльные горелки
Существует два обычных газовых регулятора: один с автоматическим воспламенителем, а другой требует бойка или спички.
Рецепт успешной пайки состоит из двух частей: подготовительной работы и одной научной части. Если вы хорошо выполняете два важных этапа подготовки — очистка и подогрев стыка — дело доделает сам припой. Когда соединение достаточно нагрето, расплавленный припой моментально стекает в соединение и полностью покрывает все сопрягаемые поверхности, как будто следуя подробной инструкции. Там он твердеет при остывании. Presto, у вас есть прочное, герметичное соединение.
В этой статье мы познакомим вас с основными этапами пайки медных труб и пайки медных труб, используемых в большинстве домов. Изучите различные типы медных труб во время подготовки. Как вы увидите, для успешной пайки медных фитингов не нужны специальные навыки. Вы можете легко спаять медное соединение без утечек с первой попытки, но вы также можете ошибаться. Мы покажем вам, как их избежать, а также предупредим вас о простых, но важных мерах предосторожности, которые защитят вас от ожогов и уберегут ваш дом от пожара.
Основным инструментом для пайки является пропановая горелка, состоящая из регулятора и комбинации наконечников, которые ввинчиваются в верхнюю часть небольшого резервуара. Для работы откройте клапан регулировки подачи топлива и зажгите наконечник. Для облегчения зажигания мы рекомендуем регулятор со встроенным воспламенителем (вверху слева). Газ загорается нажатием кнопки. Если вы покупаете более простую версию (вверху справа), купите также и ударник. Сжатие проволочной ручки производит искры, которые воспламеняют газ. Боек проще и безопаснее спичек.

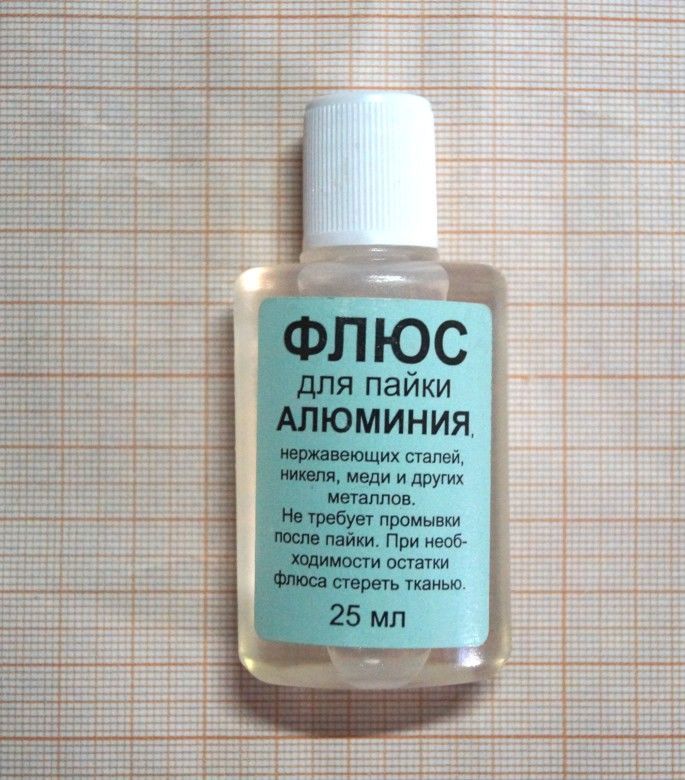

Также купите «флюс для лужения» (фото 5) или «флюс для пасты». Кислотный флюс очищает поверхность меди при нагревании соединения, обеспечивая равномерное растекание припоя. Оба типа работают хорошо. Флюс для лужения содержит небольшое количество припоя, но вам все равно придется добавить больше припоя.
Все основные инструменты для пайки медных труб можно найти в хозяйственных магазинах с полным спектром услуг или в бытовых центрах — пропановую горелку, припой, наждачную шкурку (фото 3) и флюс. Мы также рекомендуем труборез, огнезащитную ткань (см. начальное фото), плотные перчатки и защитные очки. Наденьте перчатки и защитные очки, а также плотную рубашку с длинными рукавами и головной убор, чтобы защитить себя от ожогов, если капнет расплавленный припой.
Типы припоя
Купить бессвинцовый припой , предназначенный для медных водопроводных труб; Вы найдете его в отделе сантехники в магазине. Припой со свинцом все еще доступен, но свинец может попасть в воду, поэтому не используйте его.
Этап 2 : Отрежьте медь с помощью труборезаФото 1
Аккуратно отрежьте медные трубки с помощью трубореза. Зажмите трубу между отрезным и направляющим дисками и вращайте резак, надрезая трубу по всему периметру. Затяните ручку резака на четверть оборота и снова поверните резак, делая более глубокие надрезы на трубе. Продолжайте затягивать и вращать резак до тех пор, пока труба не оторвется, всего около восьми оборотов.
Медь — это мягкий металл, который легче всего резать труборезом (Фото 1). Купите тот, который режет до 1 дюйма. трубы, самый большой размер, который вам, вероятно, понадобится для большинства бытовых водопроводных сетей. Отрежьте большую трубу ножовкой, но обязательно спилите все заусенцы, оставшиеся от зубьев пилы. В противном случае ваш сустав будет протекать. Крепко возьмитесь за медную трубку одной рукой и засуньте один конец под колено, чтобы она не соскальзывала, пока вы затягиваете и вращаете резак (фото 1). Не затягивайте слишком быстро; вы помнете трубу, и вам придется начинать сначала.
Шаг 3 : Удалите заусенцыФото 2:
Рассверлите отрезанный конец, чтобы удалить внутренний заусенец, вставив насадку для развертывания и повернув ее на полный оборот.
Срез может выглядеть чистым, но не забудьте удалить небольшой внутренний заусенец (Фото 2) — выступ меди, который вдавливается внутрь отрезным кругом. В противном случае это будет препятствовать потоку воды по трубе.
Этап 4 : Очистите наждачной шкуркойФото 3
Очистите грязь и коррозию снаружи конца трубы наждачной шкуркой. Медь должна блестеть.
Затем очистите места сопряжения трубок и фитингов, даже если они выглядят совершенно новыми. Тщательная очистка является ключом к успешной пайке медных труб. Он обеспечивает прочное, герметичное соединение.
Шаг 5 : Очистите щеткой для фитинговФото 4
Очистите внутреннюю часть фитингов медных труб специальной проволочной щеткой, размер которой соответствует диаметру трубы. Вы также можете обернуть наждачную шкурку вокруг пальца, чтобы добраться до внутренней части, но не касайтесь очищенной поверхности голыми руками.
Очистка состоит из двух этапов: во-первых, удалите всю коррозию с сопрягаемых поверхностей (фото 3 и 4), а во-вторых, покройте поверхности флюсом (фото 5), кислотной пастой, которая химически травит медь.
Профессионалы чистят медь полосками наждачной бумаги с зернистостью 120, которая обычно продается вместе с припоем и флюсом на полках скобяных изделий и в домашнем центре (фото 3). Но в крайнем случае подойдет тонкая стальная вата или обычная наждачная бумага с зернистостью 120. Также наждачной бумагой очистите внутреннюю часть фитингов медных труб; просто оберните короткий кусочек вокруг пальца и достаньте его внутрь. Но у тебя скоро заболят пальцы! Удобная щетка для фитингов, показанная на Фото 4, облегчает эту задачу, особенно при работе с небольшими (1/2 дюйма) фитингами из медных труб.
Шаг 7 : Флюс для соединенияФото 5
Нанесите ровный слой флюса на соединяемые поверхности — концы труб и внутреннюю часть фитингов. Затем сдвиньте соединение, пока медная трубка не сядет на всю глубину. Сотрите лишний флюс.
Шаг 8 : Нагрейте соединениеФото 6: Нагрейте соединение и полейте припоем
Нагрейте соединение пропановой горелкой, перемещая конус вперед и назад для равномерного нагрева. Держите припой напротив стыка на стороне, противоположной пламени, пока он не расплавится и не потечет в стык. Сустав должен казаться полным со всех сторон. Переход к следующему суставу. Припой затвердевает по мере остывания.
Как правило, проще всего очистить, профлюсить и собрать весь участок медных труб, а затем сразу же приступить к пайке соединений медных труб на месте (начальное фото). Зажгите факел и отрегулируйте пламя так, чтобы синий конус в центре был длиной около 1-1/4 дюйма. Чем длиннее конус, тем жарче пламя. Самая горячая точка находится на кончике конуса, поэтому держите пламя так, чтобы кончик едва касался фитинга (фото 6). Нет необходимости нагревать медную трубу напрямую, потому что фитинг быстро отводит тепло к трубе внутри соединения. Когда температура меди достигает точки плавления припоя, проволока припоя, которую вы прижимаете к меди, внезапно расплавится и потечет в соединение. Держите припой напротив пламени, самой холодной точки, чтобы убедиться, что все части соединения достаточно горячие. Припой не заполнит места, температура которых ниже его температуры плавления. Заполняйте соединение до тех пор, пока не начнет капать припой, затем переходите к следующему соединению. Дайте соединению 30–45 секунд, чтобы оно остыло и затвердело, прежде чем давить на него. Будь осторожен; он все еще будет слишком горячим, чтобы прикоснуться к нему.
Шаг 9 : Используйте специальные методы для труднодоступных местФото 7: Нагрейте удлинитель из тяжелой латуни
Будьте терпеливы при пайке латунных клапанов. Фитингу может потребоваться в пять-шесть раз больше тепла, чтобы поднять соединение до точки плавления припоя. Если есть возможность, прогрейте шов с нескольких сторон. Всегда оставляйте клапаны хотя бы частично открытыми при их пайке.
Фото 8: Резьбовые переходники с наклоном
Наклоняйте конец трубки вверх при пайке медной трубы на резьбовом переходнике, чтобы избежать заполнения резьбы лишним припоем.
Фото 9. Избегайте нанесения слишком большого количества медного припоя
Избегайте перекармливания сустава. Около 1/2 дюйма припоя достаточно для 1/2 дюйма. медное соединение, 3/4 дюйма припоя для 3/4 дюйма. медный стык. Перекармливание может засорить трубку.
Нельзя паять трубки, в которых есть вода. Вы должны слить воду из линий и высушить трубки в месте пайки. Нагрев трубки горелкой ускоряет процесс. Убедитесь, что любое давление, возникающее в трубке во время пайки, может выйти. Самый простой способ — держать кран открытым на одном конце линии.
ОСТОРОЖНО!
Держите под рукой огнетушитель и ведро с водой или пульверизатор. . . на всякий случай, если ваш факел начнет огонь. Помните, что во время пайки медных труб в доме часто отключают водопровод!
Необходимые инструменты для этого проекта
Подготовьте необходимые инструменты для самостоятельной пайки медных труб перед началом работы — вы сэкономите время и нервы.
