Высокая адгезия – Адгезия — Википедия

Адгезия — Википедия

Капли росы на лепестках розы как пример адгезии

Адге́зия (от лат. adhaesio — прилипание) в физике — сцепление поверхностей разнородных твёрдых и/или жидких тел. Адгезия обусловлена межмолекулярными взаимодействиями (Ван-дер-Ваальсовыми, полярными, иногда — взаимной диффузией) в поверхностном слое и характеризуется удельной работой, необходимой для разделения поверхностей. В некоторых случаях адгезия может оказаться сильнее, чем когезия, то есть сцепление внутри однородного материала, в таких случаях при приложении разрывающего усилия происходит когезионный разрыв, то есть разрыв в объёме менее прочного из соприкасающихся материалов.

Частным случаем адгезии является аутогезия — связь между однородными конденсированными телами при их молекулярном контакте[1]. При аутогезии сохраняется граница раздела между телами; этим аутогезия отличается от когезии, относящейся к связи между частицами внутри тела в пределах одной фазы и характеризующей прочность конденсированных тел, то есть их способность противодействовать внешнему усилию[1].

Адгезия существенно влияет на природу трения соприкасающихся поверхностей: так, при взаимодействии поверхностей с низкой адгезией трение минимально. В качестве примера можно привести политетрафторэтилен (тефлон), который в силу низкого значения адгезии в сочетании с большинством материалов обладает низким коэффициентом трения. Некоторые вещества со слоистой кристаллической решёткой (графит, дисульфид молибдена), характеризующиеся одновременно низкими значениями адгезии и когезии, применяются в качестве твёрдых смазок.

Наиболее известные адгезионные эффекты — капиллярность, смачиваемость/несмачиваемость, поверхностное натяжение, мениск жидкости в узком капилляре, трение покоя двух абсолютно гладких поверхностей. Критерием адгезии в некоторых случаях может быть время отрыва слоя материала определенного размера от другого материала в ламинарном потоке жидкости.

Адгезия имеет место в процессах склеивания, пайки, сварки, нанесения покрытий. Адгезия матрицы и наполнителя композитов (композиционных материалов) является также одним из важнейших факторов, влияющих на их прочность.

В биологии клеточная адгезия — не просто соединение клеток между собой, а такое их соединение, которое приводит к формированию определённых правильных типов гистологических структур, специфичных для данных типов клеток. Специфичность клеточной адгезии определяется наличием на поверхности клеток белков клеточной адгезии — интегринов, кадгеринов и др. Например, адгезия тромбоцитов на базальной мембране и на коллагеновых волокнах повреждённой сосудистой стенки.

В антикоррозионной защите адгезия лакокрасочного материала к поверхности — наиболее важный параметр, влияющий на долговечность покрытия. Адгезия – прилипание лакокрасочного материала к окрашиваемой поверхности, одна из основных характеристик промышленных ЛКМ. Адгезия лакокрасочных материалов может иметь механическую, химическую или электромагнитную природу и измеряется силой отрыва лакокрасочного покрытия на единицу площади подложки. Хорошая адгезия лакокрасочного материала к окрашиваемой поверхности может быть обеспечена лишь при тщательной очистке поверхности от грязи, жира, ржавчины и прочих загрязнений. Также для обеспечения адгезии необходимо достичь заданной толщины покрытия, для чего используются толщиномеры мокрого слоя. Для оценки адгезии/когезии приняты и утверждены критерии[2].

Адгезия представляет собой крайне сложное явление, с чем связано существование множества теорий, трактующих это явление с различных позиций. В настоящее время известны следующие теории адгезии:

  • Адсорбционная теория, согласно которой явление осуществляется в результате адсорбции адгезива на порах и трещинах поверхности субстрата.
  • Механическая теория рассматривает адгезию как результат проявления сил межмолекулярного взаимодействия между контактирующими молекулами адгезива и субстрата.
  • Электрическая теория отождествляет систему «адгезив — субстрат» с конденсатором, а двойной электрический слой, возникающий при контакте двух разнородных поверхностей, — с обкладкой конденсатора.
  • Электронная теория рассматривает адгезию как результат молекулярного взаимодействия поверхностей, различных по своей природе.
  • Диффузионная теория сводит явление к взаимной или односторонней диффузии молекул адгезива и субстрата.
  • Химическая теория объясняет адгезию не физическим, а химическим взаимодействием.

Адгезия представляет собой обратимую термодинамическую работу сил, направленных на разделение приведённых в контакт две разнородные (гетерогенные) фазы. Описывается уравнением Дюпре:

Wa=σ13+σ23−σ12{\displaystyle {Wa=\sigma _{13}+\sigma _{23}-\sigma _{12}}}

Работа адгезии связана с энергией Гиббса:

Wa=−ΔGo{\displaystyle {Wa=-\Delta G^{o}}}

Отрицательное значение ΔG° указывает на снижение работы адгезии в результате образования межфазного натяжения.

Изменения энергии Гиббса системы в процессе адгезии:

ΔG1o=σ13+σ23{\displaystyle {\Delta G_{1}^{o}=\sigma _{13}+\sigma _{23}}}

ΔG2o=σ12{\displaystyle {\Delta G_{2}^{o}=\sigma _{12}}}

ΔGo=ΔG2o−ΔG1o{\displaystyle {\Delta G^{o}=\Delta G_{2}^{o}-\Delta G_{1}^{o}}}

σ12−σ13−σ23=ΔGo{\displaystyle {\sigma _{12}-\sigma _{13}-\sigma _{23}=\Delta G^{o}}}.

Адгезия неразрывно связана со многими поверхностными явлениями, такими как смачивание. Если адгезия обуславливает связь между твёрдым телом и контактирующей с ним жидкостью, то смачивание является результатом подобной связи. Уравнение Дюпре—Юнга показывает отношение между адгезией и смачиванием:

Wa=σ12(1+cos⁡θ){\displaystyle {Wa=\sigma _{12}(1+\cos \theta )}}

где σ12 — поверхностное натяжение на границе раздела двух фаз (жидкость-газ), cosθ — краевой угол смачивания, Wa — обратимая работа адгезии.

Прочность адгезионных контактов зависит не только от работы отрыва поверхностей, но и от формы контакта. Контакты сложной формы начинают отрываться с краёв[3], фронт отрыва затем распространяется к центру контакта вплоть до достижения некоторой критической конфигурации, при которой происходит мгновенная потеря контакта. Процесс отрыва для контактов различной формы можно наблюдать в фильме[4].

  • Дерягин Б. В., Кротова Н. А., Смилга В. П. Адгезия твердых тел. — М.: Наука, 1973.
  • Фрейдин А. С., Турусов Р.А. Свойства и расчет адгезионных соединений. — М.: Химия, 1990.
  • Берлин А. А., Басин В. Е. Основы адгезии полимеров. — М.: Химия, 1974.
  • Зимон А. Д. Коллоидная химия: Общий курс. — 6-е изд. — М.: Красанд, 2015. — 342 с. — ISBN 978-5-396-00641-6.
  • Тризно М. С., Москалев Е. В. Клеи и склеивание. — Л.: Химия, 1980.
  • Белов П. А., Лурье С. А. Теория идеальных адгезионных взаимодействий. Механика композиционных материалов и конструкций, 2007 г., том 13, № 4, стр. 519

ru.wikipedia.org

что это такое, разновидности, способы повышения

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Это сцепление различных по своему составу и структуре материалов, обусловленное их физическими и химическими свойствами. Термин адгезия произошёл от латинского слова adhesion – прилипание. В строительстве дают более узконаправленное и специфическое обозначение тому, что такое адгезия – это способность декоративно-отделочных покрытий (ЛКМ, штукатурки), герметизирующих или клеящих смесей к прочному и надёжному соединению с внешней поверхностью материала основания.

Впечатляющая демонстрация эффекта адгезии современных клеевых составов

Важно! Следует различать понятия адгезии и когезии. Адгезия соединяет разнотипные материалы, затрагивая только поверхностный слой. К примеру, краска на металлической поверхности. Когезия — это соединение однотипных материалов, в результате которого образуются межмолекулярные взаимодействия.

Схематическое изображение эффекта адгезии и когезии

Содержание статьи

Адгезия, что это такое – теоретические основы

Адгезия является одним из ключевых свойств материалов в следующих областях:

  1. Металлургия – антикоррозионные покрытия.
  2. Механика – слой смазки на поверхности элементов машин и механизмов.
  3. Медицина – стоматология.
  4. Строительство. В данной отрасли адгезия является одним из главных показателей качества выполнения работ и надёжности конструкций.

Практически на всех этапах строительства контролируются показатели адгезии для следующих соединений:

  • лакокрасочные материалы;
  • штукатурные смеси, стяжки и заливки;
  • клеящие составы, кладочные растворы, герметики и т.п.

Пример химической адгезии — реакция соединения силиконового герметика со стеклом

Существует три основных принципа адгезионного соединения материалов. В строительстве и технологии они проявляются следующим образом:

  1. Механический — сцепление происходит путем прилипания наносимого материала к основанию. Механизм такого соединения заключается в проникновении наносимого вещества в поры внешнего слоя или соединении с шероховатой поверхностью. Примером, является окраска поверхности бетона или металла.
  2. Химический — связь между материалами, в том числе различной плотности, происходит на атомном уровне. Для образования такой связи необходимо присутствие катализатора. Примером адгезии такого типа является пайка или сварка.
  3. Физический — на сопрягаемых поверхностях возникает электромагнитная межмолекулярная связь. Может образоваться в результате возникновения статического заряда или под воздействием постоянного магнитного или электромагнитного поля. Пример использования в технологии — окрашивание различных поверхностей в электромагнитном поле.

Адгезионные свойства строительных и отделочных материалов

Адгезия строительных и отделочных материалов осуществляется, преимущественно, по принципу механического и химического соединения. В строительстве используется большое количество различных веществ, эксплуатационные характеристики и специфика взаимодействия которых кардинальным образом отличаются. Разделим их на три основные группы и охарактеризуем более подробно.

Лакокрасочные материалы

Адгезия ЛКМ к поверхности основания осуществляется по механическому принципу. При этом, максимальные показатели прочности достигаются в том случае, если рабочая поверхность материала имеет шероховатости или пористая. В первом случае существенно увеличивается площадь соприкосновения, во втором, краска проникает в поверхностный слой основания. Кроме того, адгезионные свойства ЛКМ увеличиваются благодаря различным модифицирующим добавкам:

  • органосиланы и полиорганосилоксаны оказывают дополнительное гидрофобизирующее и антикоррозионное действие;
  • полиамидные и полиэфирные смолы;
  • металлоорганические катализаторы химических процессов отвердения ЛКМ;
  • балластные мелкодисперсные наполнители (к примеру, тальк).

Краска с тальковым наполнителем — не вспучивающийся антипирен

Строительные штукатурки и сухие клеящие смеси

До недавнего времени, строительные и отделочные работы велись с использованием различных растворов на основе гипса, цемента и извести. Зачастую, их смешивали в определённой пропорции, что давало ограниченное изменение их основных свойств. Современные готовые сухие строительные смеси: стартовые, финишные и мультифинишные штукатурки и шпаклевки, имеют гораздо более сложный состав. Широко применяются добавки различного происхождения:

  • минеральные — магнезиальные катализаторы, жидкое стекло, глиноземистый, кислотоустойчивый или безусадочный цемент, микрокремнезём и т.п.
  • полимерные — диспергируемые полимеры (ПВА, полиакрилаты, винилацетаты и т.п.).

Такие модификаторы существенно изменяют следующие основные характеристики строительных смесей:

  • пластичность;
  • водоудерживающие свойства;
  • тиксотропность.

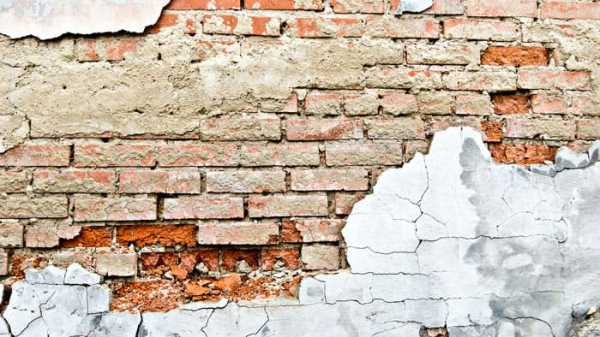

Пример плохой адгезии штукатурки к кирпичной стене

Важно! Использование полимерных модификаторов даёт более выраженный эффект усиления адгезии. Однако образование устойчивых соединений полимерных плёнок на границе разнотипных материалов (основание — твердеющая штукатурка) возможно только при определённой температуре. Этот термин называется минимальной температурой плёнкообразования – МТП. У разных штукатурок она может быть различной от +5°С до +10°С. Во избежание расслоения, необходимо точно придерживаться рекомендаций производителя относительно температуры, как окружающей среды, так и основания.

Герметики

Герметики, использующиеся в строительстве, различают по трём различным типам, каждый из которых требует определённых условий для высокопрочной адгезии с материалом основания. Рассмотрим каждый тип подробнее.

  • Высыхающие герметики. В состав входят различные полимеры и органические растворители: бутадиен-стирольные или нитрильные,  хлоропреновый каучук и т.п. Как правило, имеют пастообразную консистенцию с вязкостью 300-550 Па. В зависимости от вязкости, наносятся либо шпателем, либо кистью. После их нанесения на поверхность, необходимо определённое время для высыхания (испарения растворителя) и образования полимерной плёнки.

Высыхающий акриловый герметик

  • Невысыхающие герметики. Состоят, как правило, из каучука, битума и различных пластификаторов. Имеют ограниченную устойчивость к высокой температуре, не более 700С-800С, после чего начинают деформироваться.

Битумный невысыхающий состав, используется для герметизации ливневой водосточной системы

  • Отверждающиеся герметики. После их нанесения, под воздействием различных факторов: влага, тепло, химические реагенты, происходит необратимая реакция полимеризации.

Приготовление двухкомпонентного полиуретанового герметика Сазиласт

Из всех перечисленных разновидностей, отверждающиеся герметики обеспечивают максимальную надёжность сцепления с микронеровностями поверхности основания. Кроме того, они устойчивы к высоким температурам, механическим и химическим воздействиям. Они имеют оптимальное сочетание жёсткости и вязкости, позволяющее сохранять первоначальную форму. Однако, являются наиболее дорогостоящими и сложными в использовании.

Как измеряется адгезия?

Технология измерения адгезии, способы испытания, а также все показатели прочности соединения материалов указаны в следующих нормативах:

  • ГОСТ 31356-2013 — шпаклёвки и штукатурки;
  • ГОСТ 31149-2014 — лакокрасочные материалы;
  • ГОСТ 27325 — ЛКМ к дереву и т.п.

Информация! Адгезия измеряется в кгс/см2, МПа (мегапаскали) или кН (килоньютоны) — это показатель силы, которую необходимо приложить, для разделения материалов основания и покрытия.

Способ определения адгезии лакокрасочных покрытий методом решётчатого надреза

Если раньше адгезионные характеристики материалов можно было измерять только в лабораторных условиях, то на данный момент существует множество приборов, которые можно использовать непосредственно на строительной площадке. Большинство методов измерения адгезии, как «полевых», так и лабораторных связаны с разрушением внешнего, покрывающего, слоя. Но есть несколько устройств, принцип действия которых основан на ультразвуке.

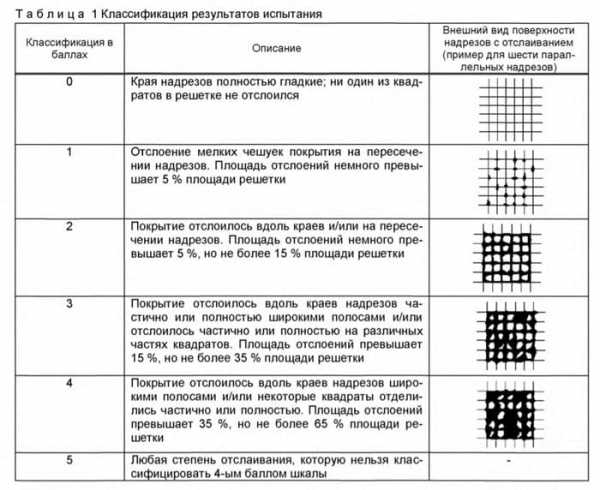

Таблица классификации результатов испытания лакокрасочных материалов

  • Нож адгезиметр. Используется для определения параметров адгезии методом решётчатых и или параллельных надрезов. Применяется для лакокрасочных и плёночных покрытий толщиной до 200 мкм.

Нож адгезиметр, модель Константа-КН2

  • Пульсар 21. Устройство определяет плотность материалов. Используется для выявления трещин и расслоений в бетоне как штучном, так и монолитном. Существуют специальные прошивки и подпрограммы, которые по плотности прилегания, позволяют определить прочность адгезии штукатурок различных типов к бетонным поверхностям.

Ультразвуковой измеритель адгезии, Пульсар 21

  • СМ-1У. Используется для определения адгезии полимерных и битумных изоляционных покрытий методом частичного разрушения – сдвига. Принцип измерения основан на выявлении линейных деформаций изоляционного материала. Как правило, применяется для определения прочности изоляционного покрытия трубопроводов. Допускается использование для проверки качества нанесение битумной гидроизоляции на строительные конструкции: стены подвалов и цокольных этажей, плоские крыши и т.п.

Адгезиметр СМ-1У

Факторы, снижающие адгезию материалов

На снижение адгезии оказывают влияние различные физические и химические факторы. К физическим относится температура и влажность окружающей среды в момент нанесения декоративно-отделочных или защитных материалов. Также снижают адгезионные взаимодействия различные загрязнения, в частности, пыль покрывающая поверхность основания. В процессе эксплуатации влияние на прочность соединения лакокрасочных материалов может оказывать ультрафиолетовое излучение.

Химические факторы, снижающие адгезию, представлены различными материалами загрязняющими поверхность: бензин и масла, жиры, кислотные и щелочные растворы и т.п.

Также адгезию отделочных материалов могут снижать различные процессы, возникающие в строительных конструкциях:

  • усадка;
  • растягивающие и сжимающие напряжения.

Информация! Вещество, наносимое на поверхность для увеличения силы сцепления между основанием и отделочным материалом, называется адгезивом. Основание, на которое наносится адгезив, называется субстратом.

Методы повышения адгезии

В строительстве существует несколько универсальных способов повышения адгезии декоративных отделочных материалов с поверхностью основания:

  1. Механический – поверхности основания придают шероховатость, чтобы увеличить площадь соприкосновения. Для этого её обрабатывают различными абразивными материалами, наносят насечки и т.п.
  2. Химический – в состав наносимых защитно-отделочных материалов добавляют различные вещества. Это, как правило, полимеры, образующие более прочные связи и придающие материалу дополнительную эластичность.
  3. Физико-химический – поверхность основания обрабатывают грунтовкой, изменяющей основные химические параметры материала и оказывающей влияние на определённые физические свойства. К примеру, снижение влагопоглощения у пористых материалов, закрепление рыхлого внешнего слоя и т.п.

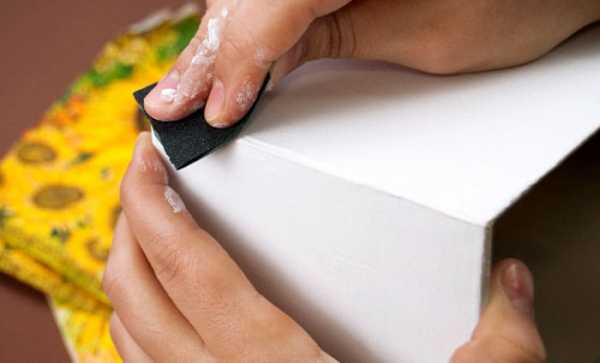

Обработка поверхности основания перед покраской абразивной шкуркой

Грунтование поверхности перед нанесением штукатурки

Способы увеличения адгезии к различным материалам

Более подробно остановимся на методах повышения адгезии для различных материалов, применяемых в строительстве.

Бетон

Бетонные стройматериалы и конструкции повсеместно применяются в строительстве. За счёт высокой плотности и гладкости поверхности их  потенциальные адгезионные показатели довольно низкие. Для увеличения прочности соединения отделочных составов необходимо учесть следующие параметры:

  • сухая или влажная поверхность. Как правило, адгезия к сухой поверхности выше. Однако были разработаны множество клеевых смесей, требующих предварительного смачивания поверхности основания. В данном случае необходимо обращать внимание на требования производителя;
  • температура окружающей среды и основания. Большинство отделочных материалов наносится на бетонные поверхности при температуре воздуха не менее +5°С…+7°С. При этом бетон не должен быть замёрзшим;
  • грунтовка. Используется в обязательном порядке. Для плотных бетонов, это составы с наполнителем из кварцевого песка (бетонконтакт), для пористых бетонов (пено-, газобетон), это грунтовки глубокого проникновения на основе акриловых дисперсий;
  • добавление модификаторов. Готовые сухие штукатурные смеси уже имеют в своем составе различные адгезионные добавки. Если штукатурка замешивается самостоятельно, то в неё рекомендуется добавить: ПВА, акриловую грунтовку, вместо такого же количества воды, силикатный клей, придающий отделочному материалу дополнительные влагоотталкивающие свойства.

Результат нанесения цементной штукатурки на переохлажденную поверхность основания

Нанесение кварцевой грунтовки Knauf бетонконтакт

Металл

Ключевую роль в прочности соединения лакокрасочных материалов с металлической поверхностью играет способ и качество подготовки поверхности. В домашних условиях рекомендуется выполнить следующие действия:

  • обезжиривание – обработка металла различными растворителями: 650, 646, Р-4, уайт-спирит, ацетон, керосин. В крайнем случае, поверхность протирается бензином;
  • матирование – обработка основания абразивными материалами;
  • грунтование – использование специальных красок праймеров. Они реализуются в комплекте с декоративными ЛКМ определённого типа.

Важно! Адгезия свинца, алюминия и цинка намного ниже, чем у чугуна и стали. Причина заключается в том, что эти металлы образуют на своей поверхности оксидные плёнки. Поэтому отслаивание лакокрасочных покрытий происходит по оксидному слою. Окрашивание этих материалов рекомендуется осуществлять сразу после удаления плёнки механическим или химическим способом.

Алюминий также подвержен коррозии, особенно при воздействии агрессивных веществ

Древесина и древесные композиты

Древесина является пористой поверхностью с большим количеством неровностей и не испытывает особых проблем с прочностью соединения отделочных материалов. Но нет предела совершенству, поэтому были разработаны различные технологии для улучшения адгезии в сочетании с сохранением защитных и декоративных свойств самой отделки. Их использование, к примеру, в сочетании с акриловыми красками, значительно улучшает атмосферостойкость, устойчивость к ультрафиолетовому выцветанию, придает биологическую защиту материалу. Поверхность древесины обрабатывается самыми разнообразными грунтовками, чаще всего, на основе боразотных соединений и нитроцеллюлозы.

Адгезия при сварочных работах

Сварка является одним из наиболее прочных методов соединения металлических конструкций. Это сцепление молекул двух элементов без использования промежуточных или вспомогательных веществ — клея или припоя. Происходит данный процесс под воздействием термической активации. Внешний слой соединяемых элементов нагревают выше температуры плавления, после чего происходит межмолекулярное сближение и соединение материалов.

Электросварочный шов. Соединение двух деталей электросваркой является адгезией, так как металл, использующийся в электроде, выступает в качестве адгезива

Препятствием к качественной адгезии при сварке могут служить следующие факторы:

  • наличие оксидных плёнок. Они удаляются механически или химически при подготовке поверхности или исчезают непосредственно в процессе сварки под воздействием высокой температуры или флюсов;
  • несоответствие химического состава материалов и электродов. Особое внимание следует уделять наличию и количеству кремния и углерода в соединяемых деталях. Для соединения сталей разных марок рекомендуется использовать электроды с низким содержанием диффузионного водорода;
  • недостаточная глубина проплавления, которая напрямую зависит от силы тока и скорости передвижение электрода.

Газовая или плазменная сварка металла является когезией, так как молекулы двух элементов соединяются в результате расплава материала

Подводя итоги

Адгезия является одной из важнейших характеристик многих процессов современного строительства, поэтому для её увеличения разрабатываются всё новые методы. Их применение обеспечит большую долговечность строительным конструкциям и отделочным материалам, что в конечном итоге даст существенную экономию.

Видео: что такое адгезия

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

АДГЕЗИЯ — это… Что такое АДГЕЗИЯ?

(от лат. adhaesio — прилипание, сцепление, притяжение) — связь между разнородными конденсированными телами при их контакте. Частный случай А.- аутогезия, проявляющаяся при соприкосновении однородных тел. При А. и аутогезии сохраняется граница раздела фаз между телами, в отличие от когезии, определяющей связь внутри тела в пределах одной фазы. Наиб. значение имеет А. к твёрдой поверхности (субстрату). В зависимости от свойств адгезива (прилипшего тела) различают А. жидкости и твердых тел (частиц, плёнок и структурированных упруговязкопластич. масс, напр. расплавов, битумов). Аутогезия характерна для твёрдых плёнок в многослойных покрытиях и частиц, определяет прочность дисперсных систем и композиц. материалов (порошков, грунта, бетона и др.).

А. зависит от природы контактирующих тел, св-в их поверхностей и площади контакта. А. определяется силами межмолекулярного притяжения и усиливается, если одно или оба тела электрически заряжены, если при контакте тел образуется донорно-акцепторная связь, а также вследствие капиллярной конденсации паров (напр., воды) на поверхностях, в результате возникновения хим. связи между адгезивом и субстратом. В процессе диффузии возможны взаимное проникновение молекул контактирующих тел, размывание границы раздела фаз и переход А. в когезию. Величина А. может измениться при адсорбции на границе раздела фаз, а также за счёт подвижности полимерных цепей Между твёрдыми телами в жидкой среде формируется тонкий слой жидкости и возникает расклинивающее давление, препятствующее А. Следствием А. жидкости к поверхности твёрдого тела является смачивание.

Возможность А. при изотермич. обратимом процессе определяется убылью свободной поверхностной энергии, к-рая равна равновесной работе адгезии :

где — поверхностные натяжения субстрата 1 и адгезива 2 на границе с окружающей средой 3 (напр., воздухом) до А. и при А. С увеличением поверхностного натяжения субстрата А. растёт (напр., велика для металлов и мала для полимеров). Приведённое ур-ние является исходным для расчёта равновесной работы А. жидкости. А. твёрдых тел измеряется величиной внеш. воздействия при отрыве адгезива, А. и аутогезия частиц — средней силой (рассчитывается как матем. ожидание), а порошка — уд. силой. Силы А. и аутогезии частиц увеличивают трение при движении порошков.

При отрыве плёнок и структурир. масс измеряется адгезионная прочность, к-рая, кроме А., включает усилие на деформацию и течение образца, разрядку двойного электрич. слоя и др. побочные явления. Адгезионная прочность зависит от размеров (толщины, ширины) образца, направления и скорости приложения внеш. усилия. При А., слабой по сравнению с когезией, имеет место адгезионный отрыв, при относительно слабой когезии — когезионный разрыв адгезива. А. полимерных, лакокрасочных и др. плёнок определяется смачиванием, условием формирования площади контакта жидким адгезивом и при его затвердевании образованием внутр. напряжений и ре-лаксац. процессами, влиянием внеш. условий (давления, темп-ры, электрич. поля и др.), а прочность клеевых соединений — ещё и когезией отвердевшей клеевой прослойки.

Изменение А. вследствие возникновения двойного электрич. слоя в зоне контакта и образования донор-но-акцепторной связи для металлов и кристаллов определяется состояниями внеш. электронов атомов поверхностного слоя и дефектами кристаллич. решётки, полупроводников — поверхностными состояниями и наличием примесных атомов, а диэлектриков — дипольным моментом функциональных групп молекул на границе фаз. Площадь контакта (и величина А.) твёрдых тел зависит от их упругости и пластичности. Усилить А. можно путём активации, т. е. изменения морфологии и энергетич. состояния поверхности ме-ханич. очисткой, очисткой с помощью растворов, вакуумированием, воздействием эл.-магн. излучения, ионной бомбардировкой, а также введением разл. функциональных групп. Значит. А. металлич. плёнок достигается электроосаждением, металлич. и неме-таллич. плёнок — термич. испарением и вакуумным напылением, тугоплавких плёнок — с помощью плазменной струи.

Совокупность методов определения А. наз. адгезиометрией, а приборы их реализующие — адгезиометрами. А. может быть измерена при помощи прямых (усилие при нарушении адгезионного контакта), неразрушающих (по изменению параметров ультразвуковых и эл.-магн. волн вследствие поглощения, отражения или преломления) и косвенных (характеризующих А. в сопоставимых условиях лишь относительно, напр. отслаиванием плёнок после надреза, наклоном поверхности для порошков и др.) методов.

Лит.: 3имон А. Д., Адгезия пыли и порошков, 2 изд., М., 1976; его же, Адгезия пленок и покрытий, М., 1977; его же, Что такое адгезия, М., 1983; Дерягин Б. В., Кротова Н. А., Смилга В. П., Адгезия твердых тел, М., 1973; 3имон А. Д., Андрианов Е. И., Аутогезия сыпучих материалов, М., 1978; Басин В. Е., Адгезионная прочность, М., 1981; Коагуляционные контакты в дисперсных системах, М., 1982; Вакула В. Л., Притыкин Л. М., Физическая химия адгезии полимеров, М., 1984. А. Д. Зимон.


Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия.
Главный редактор А. М. Прохоров.
1988.

dic.academic.ru

Адгезия — Википедия

Капли росы на лепестках розы как пример адгезии

Адге́зия (от лат. adhaesio — прилипание) в физике — сцепление поверхностей разнородных твёрдых и/или жидких тел. Адгезия обусловлена межмолекулярными взаимодействиями (Ван-дер-Ваальсовыми, полярными, иногда — взаимной диффузией) в поверхностном слое и характеризуется удельной работой, необходимой для разделения поверхностей. В некоторых случаях адгезия может оказаться сильнее, чем когезия, то есть сцепление внутри однородного материала, в таких случаях при приложении разрывающего усилия происходит когезионный разрыв, то есть разрыв в объёме менее прочного из соприкасающихся материалов.

Частным случаем адгезии является аутогезия — связь между однородными конденсированными телами при их молекулярном контакте[1]. При аутогезии сохраняется граница раздела между телами; этим аутогезия отличается от когезии, относящейся к связи между частицами внутри тела в пределах одной фазы и характеризующей прочность конденсированных тел, то есть их способность противодействовать внешнему усилию[1].

Адгезия существенно влияет на природу трения соприкасающихся поверхностей: так, при взаимодействии поверхностей с низкой адгезией трение минимально. В качестве примера можно привести политетрафторэтилен (тефлон), который в силу низкого значения адгезии в сочетании с большинством материалов обладает низким коэффициентом трения. Некоторые вещества со слоистой кристаллической решёткой (графит, дисульфид молибдена), характеризующиеся одновременно низкими значениями адгезии и когезии, применяются в качестве твёрдых смазок.

Наиболее известные адгезионные эффекты — капиллярность, смачиваемость/несмачиваемость, поверхностное натяжение, мениск жидкости в узком капилляре, трение покоя двух абсолютно гладких поверхностей. Критерием адгезии в некоторых случаях может быть время отрыва слоя материала определенного размера от другого материала в ламинарном потоке жидкости.

Адгезия имеет место в процессах склеивания, пайки, сварки, нанесения покрытий. Адгезия матрицы и наполнителя композитов (композиционных материалов) является также одним из важнейших факторов, влияющих на их прочность.

В биологии клеточная адгезия — не просто соединение клеток между собой, а такое их соединение, которое приводит к формированию определённых правильных типов гистологических структур, специфичных для данных типов клеток. Специфичность клеточной адгезии определяется наличием на поверхности клеток белков клеточной адгезии — интегринов, кадгеринов и др. Например, адгезия тромбоцитов на базальной мембране и на коллагеновых волокнах повреждённой сосудистой стенки.

В антикоррозионной защите адгезия лакокрасочного материала к поверхности — наиболее важный параметр, влияющий на долговечность покрытия. Адгезия – прилипание лакокрасочного материала к окрашиваемой поверхности, одна из основных характеристик промышленных ЛКМ. Адгезия лакокрасочных материалов может иметь механическую, химическую или электромагнитную природу и измеряется силой отрыва лакокрасочного покрытия на единицу площади подложки. Хорошая адгезия лакокрасочного материала к окрашиваемой поверхности может быть обеспечена лишь при тщательной очистке поверхности от грязи, жира, ржавчины и прочих загрязнений. Также для обеспечения адгезии необходимо достичь заданной толщины покрытия, для чего используются толщиномеры мокрого слоя. Для оценки адгезии/когезии приняты и утверждены критерии[2].

Теории адгезии

Адгезия представляет собой крайне сложное явление, с чем связано существование множества теорий, трактующих это явление с различных позиций. В настоящее время известны следующие теории адгезии:

  • Адсорбционная теория, согласно которой явление осуществляется в результате адсорбции адгезива на порах и трещинах поверхности субстрата.
  • Механическая теория рассматривает адгезию как результат проявления сил межмолекулярного взаимодействия между контактирующими молекулами адгезива и субстрата.
  • Электрическая теория отождествляет систему «адгезив — субстрат» с конденсатором, а двойной электрический слой, возникающий при контакте двух разнородных поверхностей, — с обкладкой конденсатора.
  • Электронная теория рассматривает адгезию как результат молекулярного взаимодействия поверхностей, различных по своей природе.
  • Диффузионная теория сводит явление к взаимной или односторонней диффузии молекул адгезива и субстрата.
  • Химическая теория объясняет адгезию не физическим, а химическим взаимодействием.

Физическое описание

Адгезия представляет собой обратимую термодинамическую работу сил, направленных на разделение приведённых в контакт две разнородные (гетерогенные) фазы. Описывается уравнением Дюпре:

Wa=σ13+σ23−σ12{\displaystyle {Wa=\sigma _{13}+\sigma _{23}-\sigma _{12}}}

Работа адгезии связана с энергией Гиббса:

Wa=−ΔGo{\displaystyle {Wa=-\Delta G^{o}}}

Отрицательное значение ΔG° указывает на снижение работы адгезии в результате образования межфазного натяжения.

Изменения энергии Гиббса системы в процессе адгезии:

ΔG1o=σ13+σ23{\displaystyle {\Delta G_{1}^{o}=\sigma _{13}+\sigma _{23}}}

ΔG2o=σ12{\displaystyle {\Delta G_{2}^{o}=\sigma _{12}}}

ΔGo=ΔG2o−ΔG1o{\displaystyle {\Delta G^{o}=\Delta G_{2}^{o}-\Delta G_{1}^{o}}}

σ12−σ13−σ23=ΔGo{\displaystyle {\sigma _{12}-\sigma _{13}-\sigma _{23}=\Delta G^{o}}}.

Адгезия неразрывно связана со многими поверхностными явлениями, такими как смачивание. Если адгезия обуславливает связь между твёрдым телом и контактирующей с ним жидкостью, то смачивание является результатом подобной связи. Уравнение Дюпре—Юнга показывает отношение между адгезией и смачиванием:

Wa=σ12(1+cosθ){\displaystyle {Wa=\sigma _{12}(1+cos\theta )}}

где σ12 — поверхностное натяжение на границе раздела двух фаз (жидкость-газ), cosθ — краевой угол смачивания, Wa — обратимая работа адгезии.

Прочность адгезионных контактов зависит не только от работы отрыва поверхностей, но и от формы контакта. Контакты сложной формы начинают отрываться с краёв[3], фронт отрыва затем распространяется к центру контакта вплоть до достижения некоторой критической конфигурации, при которой происходит мгновенная потеря контакта. Процесс отрыва для контактов различной формы можно наблюдать в фильме[4].

См. также

Примечания

Литература

  • Дерягин Б. В., Кротова Н. А., Смилга В. П. Адгезия твердых тел. — М.: Наука, 1973.
  • Фрейдин А. С., Турусов Р.А. Свойства и расчет адгезионных соединений. — М.: Химия, 1990.
  • Берлин А. А., Басин В. Е. Основы адгезии полимеров. — М.: Химия, 1974.
  • Зимон А. Д. Коллоидная химия: Общий курс. — 6-е изд. — М.: Красанд, 2015. — 342 с. — ISBN 978-5-396-00641-6.
  • Тризно М. С., Москалев Е. В. Клеи и склеивание. — Л.: Химия, 1980.
  • Белов П. А., Лурье С. А. Теория идеальных адгезионных взаимодействий. Механика композиционных материалов и конструкций, 2007 г., том 13, № 4, стр. 519

Ссылки

wikipedia.green

Адгезия Википедия

Капли росы на лепестках розы как пример адгезии

Адге́зия (от лат. adhaesio — прилипание) в физике — сцепление поверхностей разнородных твёрдых и/или жидких тел. Адгезия обусловлена межмолекулярными взаимодействиями (Ван-дер-Ваальсовыми, полярными, иногда — взаимной диффузией) в поверхностном слое и характеризуется удельной работой, необходимой для разделения поверхностей. В некоторых случаях адгезия может оказаться сильнее, чем когезия, то есть сцепление внутри однородного материала, в таких случаях при приложении разрывающего усилия происходит когезионный разрыв, то есть разрыв в объёме менее прочного из соприкасающихся материалов.

Частным случаем адгезии является аутогезия — связь между однородными конденсированными телами при их молекулярном контакте[1]. При аутогезии сохраняется граница раздела между телами; этим аутогезия отличается от когезии, относящейся к связи между частицами внутри тела в пределах одной фазы и характеризующей прочность конденсированных тел, то есть их способность противодействовать внешнему усилию[1].

Адгезия существенно влияет на природу трения соприкасающихся поверхностей: так, при взаимодействии поверхностей с низкой адгезией трение минимально. В качестве примера можно привести политетрафторэтилен (тефлон), который в силу низкого значения адгезии в сочетании с большинством материалов обладает низким коэффициентом трения. Некоторые вещества со слоистой кристаллической решёткой (графит, дисульфид молибдена), характеризующиеся одновременно низкими значениями адгезии и когезии, применяются в качестве твёрдых смазок.

Наиболее известные адгезионные эффекты — капиллярность, смачиваемость/несмачиваемость, поверхностное натяжение, мениск жидкости в узком капилляре, трение покоя двух абсолютно гладких поверхностей. Критерием адгезии в некоторых случаях может быть время отрыва слоя материала определенного размера от другого материала в ламинарном потоке жидкости.

Адгезия имеет место в процессах склеивания, пайки, сварки, нанесения покрытий. Адгезия матрицы и наполнителя композитов (композиционных материалов) является также одним из важнейших факторов, влияющих на их прочность.

В биологии клеточная адгезия — не просто соединение клеток между собой, а такое их соединение, которое приводит к формированию определённых правильных типов гистологических структур, специфичных для данных типов клеток. Специфичность клеточной адгезии определяется наличием на поверхности клеток белков клеточной адгезии — интегринов, кадгеринов и др. Например, адгезия тромбоцитов на базальной мембране и на коллагеновых волокнах повреждённой сосудистой стенки.

В антикоррозионной защите адгезия лакокрасочного материала к поверхности — наиболее важный параметр, влияющий на долговечность покрытия. Адгезия – прилипание лакокрасочного материала к окрашиваемой поверхности, одна из основных характеристик промышленных ЛКМ. Адгезия лакокрасочных материалов может иметь механическую, химическую или электромагнитную природу и измеряется силой отрыва лакокрасочного покрытия на единицу площади подложки. Хорошая адгезия лакокрасочного материала к окрашиваемой поверхности может быть обеспечена лишь при тщательной очистке поверхности от грязи, жира, ржавчины и прочих загрязнений. Также для обеспечения адгезии необходимо достичь заданной толщины покрытия, для чего используются толщиномеры мокрого слоя. Для оценки адгезии/когезии приняты и утверждены критерии[2].

Теории адгезии

Адгезия представляет собой крайне сложное явление, с чем связано существование множества теорий, трактующих это явление с различных позиций. В настоящее время известны следующие теории адгезии:

  • Адсорбционная теория, согласно которой явление осуществляется в результате адсорбции адгезива на порах и трещинах поверхности субстрата.
  • Механическая теория рассматривает адгезию как результат проявления сил межмолекулярного взаимодействия между контактирующими молекулами адгезива и субстрата.
  • Электрическая теория отождествляет систему «адгезив — субстрат» с конденсатором, а двойной электрический слой, возникающий при контакте двух разнородных поверхностей, — с обкладкой конденсатора.
  • Электронная теория рассматривает адгезию как результат молекулярного взаимодействия поверхностей, различных по своей природе.
  • Диффузионная теория сводит явление к взаимной или односторонней диффузии молекул адгезива и субстрата.
  • Химическая теория объясняет адгезию не физическим, а химическим взаимодействием.

Физическое описание

Адгезия представляет собой обратимую термодинамическую работу сил, направленных на разделение приведённых в контакт две разнородные (гетерогенные) фазы. Описывается уравнением Дюпре:

Wa=σ13+σ23−σ12{\displaystyle {Wa=\sigma _{13}+\sigma _{23}-\sigma _{12}}}

Работа адгезии связана с энергией Гиббса:

Wa=−ΔGo{\displaystyle {Wa=-\Delta G^{o}}}

Отрицательное значение ΔG° указывает на снижение работы адгезии в результате образования межфазного натяжения.

Изменения энергии Гиббса системы в процессе адгезии:

ΔG1o=σ13+σ23{\displaystyle {\Delta G_{1}^{o}=\sigma _{13}+\sigma _{23}}}

ΔG2o=σ12{\displaystyle {\Delta G_{2}^{o}=\sigma _{12}}}

ΔGo=ΔG2o−ΔG1o{\displaystyle {\Delta G^{o}=\Delta G_{2}^{o}-\Delta G_{1}^{o}}}

σ12−σ13−σ23=ΔGo{\displaystyle {\sigma _{12}-\sigma _{13}-\sigma _{23}=\Delta G^{o}}}.

Адгезия неразрывно связана со многими поверхностными явлениями, такими как смачивание. Если адгезия обуславливает связь между твёрдым телом и контактирующей с ним жидкостью, то смачивание является результатом подобной связи. Уравнение Дюпре—Юнга показывает отношение между адгезией и смачиванием:

Wa=σ12(1+cos⁡θ){\displaystyle {Wa=\sigma _{12}(1+\cos \theta )}}

где σ12 — поверхностное натяжение на границе раздела двух фаз (жидкость-газ), cosθ — краевой угол смачивания, Wa — обратимая работа адгезии.

Прочность адгезионных контактов зависит не только от работы отрыва поверхностей, но и от формы контакта. Контакты сложной формы начинают отрываться с краёв[3], фронт отрыва затем распространяется к центру контакта вплоть до достижения некоторой критической конфигурации, при которой происходит мгновенная потеря контакта. Процесс отрыва для контактов различной формы можно наблюдать в фильме[4].

См. также

Примечания

Литература

  • Дерягин Б. В., Кротова Н. А., Смилга В. П. Адгезия твердых тел. — М.: Наука, 1973.
  • Фрейдин А. С., Турусов Р.А. Свойства и расчет адгезионных соединений. — М.: Химия, 1990.
  • Берлин А. А., Басин В. Е. Основы адгезии полимеров. — М.: Химия, 1974.
  • Зимон А. Д. Коллоидная химия: Общий курс. — 6-е изд. — М.: Красанд, 2015. — 342 с. — ISBN 978-5-396-00641-6.
  • Тризно М. С., Москалев Е. В. Клеи и склеивание. — Л.: Химия, 1980.
  • Белов П. А., Лурье С. А. Теория идеальных адгезионных взаимодействий. Механика композиционных материалов и конструкций, 2007 г., том 13, № 4, стр. 519

Ссылки

wikiredia.ru

АДГЕЗИЯ — это… Что такое АДГЕЗИЯ?

(от лат. adhaesio-притяжение, сцепление) (прилипание), явление соединения приведенных в контакт поветей конденсиров. фаз. Эти фазы составляют основу образующегося в результате молекулярного (т. е. по всей межфазной площади) контакта адгезионного соед. и наз. субстратами, а в-ва, обеспечивающие соединение субстратов, — адгезивами. Обычно субстраты-твердые тела (металлы, полимеры, реже-стекла, керамика), адгезивы Ч жидкости (р-ры или расплавы полимеров, реже-низкомол. продукты). Частный случай А.-аутогезия, реализуемая при молекулярном контакте двух одинаковых по составу и строению объектов.

Закономерности образования и разрушения адгезионных соед. описывают на основе двух независимых подходов-термодинамического и молекулярно-кинетического. В рамках первого из них рассматривают энергетич. характеристики (поверхностные энергии адгезива субстрата и межфазной границы в рамках второго рассматривают когезионные св-ва адгезивов и субстратов (прочность и обусловливающие ее параметры, вязкость адгезива а также условия их контакта (т-ру t, давление ри продолжительность наиб.


изучена А. полимеров, определяющая закономерности склеивания, сварки, совмещения, получения композитов. А. проявляется в процессах трения, смазки, порошковой металлургии, флотации и др., а также при взаимод. биол. объектов (целостность тканей и т. п.).

Формирование межфазного контакта. Этот процесс в значит. мере определяется площадью контактов-фактического n и максимального (молекулярного) m.> Формирование контакта ускоряется повышением р и и снижением :

Достижению m препятствует развитость микрорельефа повети субстрата, а также сопротивление граничащих с последней слоев адгезива, особенно существенное в случае р-ров или расплавов полимеров из-за неньютоновского характера их реологич. поведения. Скорость установления межфазного контакта определяется величиной образуемого каплей адгезива на субстрате краевого угла :

Связь между и поверхностными энергиями адгезива и субстрата в начальном приближении устанавливается ур-нием Юнга посредством т. наз. термодинамич. работы А. (своб. энергии равновесного разделения фаз на бесконечно большое расстояние в изобарно-изотермич. условиях):

Эффективность растекания адгезива по пов-сти субстрата помимо межфазных св-в определяется также его когезионными характеристиками (в рамках термодинамич. подхода-прежде всего значением т. наз. работы когезии K = ). При WA Ч K0 наблюдается полное смачивание субстрата адгезивом, в иных случаях n < Sm.

Продолжительность достижения m в реальных соед. субстратов, полученных с помощью полимерных адгезивов, достигает 102-103 ч. Ее можно уменьшить, в соответствии с выражениями (1)-(3), интенсификацией затекания адгезива в микровпадины на пов-сти субстрата и вытеснения воздуха из впадин с деформацией микровыступов, а также повышением подвижности молекул адгезива. На практике кинетич. зависимости изменения площади контакта при адгезионном взаимод. имеют вид кривых с насыщением, плато на к-рых соответствует равновесному значению m.> При его достижении образуется соед., разрушаемое под действием мех. нагрузки или агрессивной среды по наиб. слабому элементу (обычно адгезиву) независимо от природы межфазного взаимодействия. На обеспечение этой цели направлены многочисл. технол. приемы нанесения лакокрасочных покрытий, склеивания и т. д.

Взаимодействие контактирующих поверхностей. Между неполярными адгезивами и субстратами реализуются преим. ван-дер-ваальсово взаимод. или водородные связи, при протекании на границе раздела фаз р-ций обмена или присоединения-хим. связи; наблюдалось также образование межфазного двойного электрич. слоя.

Термодинамич. предпосылка адгезионного взаимод. состоит в снижении при сближении пов-стей адгезива и субстрата на расстояния, сопоставимые с радиусом действия межмол. сил. Поверхностные энергии контактирующих фаз выражают суммой отдельных компонент, ответственных за проявление дисперсионных сил и хим. связей.

Более полный анализ включает также учет электростатич. взаимодействий. В общем случае эффективность адгезионного взаимод., выражаемая прочностью адгезионных соед., для полимерных систем описывается зависимостью:

где а, b, с— константы субстрата, характеризующие его адгезионные св-ва и конкретный тип нагружения соед. вне зависимости от природы адгезива. С помощью выражения (4) по расчетным или эксперим. значениям и табличным значениям a, b и сможно определить сопротивление адгезионных соед. сдвигу (в МПа) или расслаиванию (в Н/м).

Молекулярно-кинетич. предпосылкой образования адгезионных соед. является обеспечение достаточно высокой подвижности молекул адгезивов и субстратов в зонах, прилегающих к границе раздела фаз. Для полимеров этот показатель увеличивается со снижением мол. массы, повышением гибкости макромолекул и т-ры. При 0 рост подвижности макромолекул обусловливает совместимость фаз адгезива и субстрата в зоне их контакта вплоть до предельного случая, когда возможна взаимная диффузия по механизму перемещения отдельных участков цепи (напр., сегментов) через границу раздела фаз.

Тип межфазных связей в адгезионном соед. устанавливают путем выявления линейных зависимостей между и отдельными компонентами (на практике-более доступными характеристиками типа критич. поверхностного натяжения). При наличии такой зависимости от адгезионное взаимод. обусловлено преим. ван-дер-ваальсовым взаимодействием, от -хим. связями. По известным значениям можно теоретически прогнозировать эффективность адгезионного взаимод. разл. объектов, а на практике — регулировать последнюю (и обусловленную ею прочность адгезионных соед.). Это достигается введением в молекулы адгезивов и субстратов функц. групп, повышающих поверхностную энергию и гибкость молекул контактирующих фаз. Данный подход составляет основу разработки рецептур клеев и процессов подготовки субстратов к склеиванию или нанесению покрытий.

Прочность адгезионных соединений. Эта характеристика определяется как межфазным взаимод., так и деформац. св-вами адгезивов и субстратов (различными в объеме и в приповерхностных слоях фаз) и возникающими в них при адгезионном контакте напряжениями G (прежде всего тангенциальными напряжениями n, > развивающимися в адгезиве при его усадке вследствие полимеризации или взаимод. с субстратом). Вклад факторов термодинамич. происхождения в измеряемые значения можно учесть вводимой по аналогии с плотностью энергии когезии уд. адгезионной энергией Е А, вклад когезионных характеристик контактирующих фаз — любым физ. параметром Х к (напр., своб. объемом, т-рой стеклования), а вклад межфазного контакта-отношениями m = Sm/Sn и SK = SK/Sn (SK -суммарная площадь пов-сти разрушения). В общем виде:

Практически важный критерий прочности адгезионных соед. — их долговечность, т. е. продолжительность сохранения целостности и заданных мех. св-в в условиях внеш. нагружения или воздействия агрессивных сред. Помимо названных выше факторов (t, G и Gn) эта величина определяется энергией активации разрушения UA . Согласно кинетич. концепции прочности:

где k- постоянная Больцмана, пс, -т. наз. структурный коэф. Из результатов мех. испытаний адгезионных соед. следует, что при конкретных значениях т-ры величины G и n определяются св-вами адгезива, UA — св-вами субстрата и только чувствительна к эффективности адгезионного взаимодействия.

Для измерения и используют гл. обр. разрушающие методы, при оценке результатов к-рых необходимо учитывать маскирующее влияние мех. св-в контактирующих фаз. При n >-> Sm адгезионные соед. разрушаются, как правило, по наименее прочной из фаз (когезионный характер разрушения). Менее вероятно разрушение по межфазной границе (адгезионный характер). Оно реализуется при наличии на взаимодействующих пов-стях загрязняющих их продуктов, образующихся вследствие недостаточной очистки адгезива и субстрата, или деструкции фаз в процессе их контактирования (особенно при повыш. т-рах). На практике критерием оптимальности условий образования адгезионных соед. является обеспечение их высокой долговечности и коге-зионного характера разрушения.

Лит.: Дерягин Б. В., Кротова Н. А., Смилга В. П., Адгезия твердых тел, М., 1973; Берлин А. А., Басин В. Е., Основы адгезии полимеров, 2 изд., М., 1974; Вакула В. Л., Притыкин Л. М., Физическая химия адгезии полимеров. М. 1984; Bikerman J.J.. The science of adhesive joints, 2 ed., N. Y.-L. 1968; Kaelble D. H., The physical chemistry of adhesion, N.Y., 1971; Wu S., Polymer interface and adhesion, N.Y., 1982; Bischof C, Possart W., Adhesion: Thcoretische und experimentelle Grundlagen, В., 1983.

Л. М. Притыкин. В. Л. Вакула.

Химическая энциклопедия. — М.: Советская энциклопедия.
Под ред. И. Л. Кнунянца.
1988.

dic.academic.ru

Адгезия — это… Что такое Адгезия?

        слипание поверхностей двух разнородных твёрдых или жидких тел. Пример А. — прилипание капелек воды к стеклу. А. обусловлена теми же причинами, что и Адсорбция. Количественно А. характеризуется удельной работой, затрачиваемой на разделение тел. Эта работа рассчитывается на единицу площади соприкасающихся поверхностей и зависит от того, как производится их разделение: сдвигом вдоль поверхности раздела или отрывом в направлении, перпендикулярном поверхности. А. иногда оказывается больше, чем когезия, характеризующая силу сцепления частиц внутри данного тела. В этом случае разрыв происходит когезионно — внутри наименее прочного из соприкасающихся тел.

         А.


твёрдых тел с неровной поверхностью обычно невелика, т. к. они фактически соприкасаются только отдельными выступающими участками своих поверхностей. А. жидкости и твёрдого тела и двух несмешивающихся жидкостей достигает предельно высокого значения вследствие полного контакта по всей площади соприкосновения. При покрытии твёрдого тела полимером в текучем состоянии последний проникает в углубления и поры. После отвердевания полимера возникает связь, иногда называемая механической А. В этом случае для отрыва полимерной плёнки необходимо преодолеть когезию в затвердевшем полимере. Для достижения предельной А. твёрдые тела соединяют в пластическом или эластичном состоянии под давлением, например при склеивании резиновым клеем или при холодной сварке металлов. Прочная А. достигается также при образовании новой твёрдой фазы на поверхности раздела, например в случае гальванических покрытий, или при возникновении поверхностных химических соединений (окисные, сульфидные и др. плёнки).

         А. полимеров происходит лучше в том случае, если макромолекулы полярны и имеют большое число химически активных функциональных групп. Для улучшения А. в состав клея или плёнкообразующего полимера вводят активные добавки, молекулы которых одним концом прочно связываются с плёнкой, другим — с подложкой, образуя ориентированный адсорбционный слой. При контакте двух объёмов одного и того же полимера может произойти автогезия (самослипание), когда имеет место диффузия макромолекул или их участков из одного объёма в другой. При этом прочность связи со временем увеличивается, стремясь к пределу — когезионной прочности.

         Явление А. имеет место при сварке, паянии, лужении, склеивании, при изготовлении фотоматериалов, а также при нанесении лакокрасочных полимерных покрытий, предохраняющих металлические детали от коррозии; причинами нарушения А. в последнем случае являются напряжения, возникающие вследствие усадки плёнки, а также различие коэффициентов теплового расширения плёнки и металла.

         А. не только является условием образования высококачественного покрытия, связующего сварного или клеевого шва, но также и вызывает повышенный износ трущихся деталей. Для устранения А. вводят слой смазки, препятствующий контакту поверхностей.

         Лит.: Кротова Н. А., О склеивании и прилипании, М., 1956; Воюцкий С. С., Аутогезия и адгезия высокополимеров, М., 1960; Дерягин Б. В., Кротова Н. А., Адгезия, М.— Л., 1949.

         В. И. Шимулис.

dic.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
