Хирургический шаблон для имплантации в СПб

Хирургический шаблон для имплантации в СПб — цена в стоматологиях Чистое Дыхание

м. Фрунзенская м. Дунайская, Купчино

8 812 701-01-05 8 812 605-85-50

Что такое шаблон для имплантации?

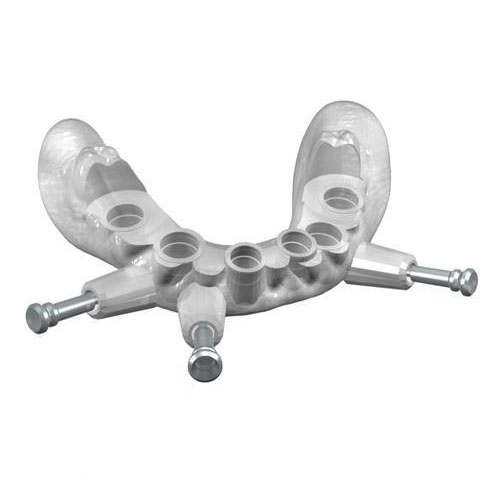

Хирургический навигационный шаблон– это специальная капа, которая проектируется индивидуально под челюсть пациента и служит указателем и направляющей для точной установки одного или сразу нескольких дентальных имплантатов.

Шаблон состоит из:

акрилового каркаса – прозрачной основы, напечатанной на 3D-принтере;
титановых втулок – направляющих для сверления и установки имплантатов;
боковых фиксирующих пинов – дополнительных стабилизирующих элементов, необходимых в случаях, когда нет необходимого количества зубов для стабилизации шаблона.

Преимущества хирургического шаблона для имплантации

Использование шаблона:

сокращает время процедуры,
уменьшает инвазивность операции,
сокращает время восстановления,
позволяет избежать погрешностей.

Безошибочное планирование

Использование современного ПО позволяет до доли миллиметра рассчитать положение имплантата относительно других зубов, смоделировать будущую коронку или мостовидный протез ещё до имплантации.

Комплексное планирование от пилотного сверления до установки ортопедической конструкции гарантирует предсказуемый результат и позволяет изготовить временную коронку до операции, чтобы сразу провести протезирование.

Точность технологии

При работе с шаблоном исключён человеческий фактор. Сверление и установка через втулку позволяют разместить имплантат с точностью до 0,1 мм, т.к. втулка не даёт сверлу смещаться, и сама направляет его в проектируемую точку. Даже в случае, если устанавливается сразу несколько имплантатов, использование шаблона для имплантации позволяет добиться их идеальной параллельности.

Индивидуальность

При проектировании шаблона учитываются особенности организма – размеры верхнечелюстных пазух, расположение нижнечелюстного нерва и корней зубов. Протокол сверления рассчитывается с учётом этих данных, и позволяет гарантировать, что врач не повредит близлежащие анатомические структуры.

Показания к имплантации по шаблону

Мы рекомендуем использовать навигационный набор при любых видах имплантации за исключением случаев, когда технически невозможно провести протокол сверления через шаблон. Ограничения касаются дистальных опор (седьмых зубов), когда открывание рта затруднено и не позволяет завести фрезу под нужным углом.

Качественная имплантация без применения шаблона невозможна для пациентов частичной или полной адентией (потерей зубов) при имплантации по схеме All-on-4 и All-on-6.

Виды хирургических шаблонов

Навигационные шаблоны бывают двух типов – под пилотный и под полный протокол. Первые помогают только при стартовом сверлении и подразумевают самостоятельное дальнейшее расширение отверстия и позиционирование имплантата. Вторые контролируют весь цикл операции – от пилотного сверления до установки имплантата.

Мы сами изготавливаем и применяем шаблоны полного протокола, потому что они позволяют устанавливать имплантат с наибольшей точностью. Цена на изготовление хирургического шаблона для имплантации полного протокола несколько выше, но расходы оправдывает качество и безопасность процедуры.

Использование навигационного набора любого типа всегда лучше, чем его полное отсутствие.

Этапы проведения имплантации

Подготовка

Консультация. На первой консультации врач и пациент обсуждают необходимый результат. Врач убеждается в отсутствии противопоказаний и проверяет состояние зубов и окружающих тканей полости рта.
Дополнительные исследования. Обязательно делается КТ и сканирование челюстей внутриротовым сканером. Если ранее проводилось КТ-исследование, то пациенту необходимо предоставить запись исследования в формате DICOM.
Составление плана. По результатам исследования согласовывается окончательный план лечения, стоимость и сроки.
Подготовка к имплантации. Перед установкой имплантатов необходимо пролечить зубы, поражённые кариесом, устранить очаги инфекции и воспаления.

Изготовление хирургического шаблона для имплантации

Обработка данных. Данные КТ-исследований в формате DICOM и цифрового сканирования в виде STL-файлов загружаются в программу 3Shape Implant Studio, где вся информация сопоставляется, и на её основе выбирается имплантат нужного диаметра и длины. Тут же моделируются будущие ортопедические конструкции (коронки или мостовидные конструкции) и определяется правильное положение имплантатов.
Моделирование шаблона. После выбора имплантата создаётся каркас навигационной конструкции: расставляются фиксирующие элементы, контрольные окна, необходимые рёбра жёсткости, которые перекидываются с одной челюсти на другую. Затем подбираются подходящие втулки.
Печать шаблона. Сформированная модель шаблона в виде STL-файла отправляется на 3D-печать.

Установка имплантата и временной ортопедической конструкции

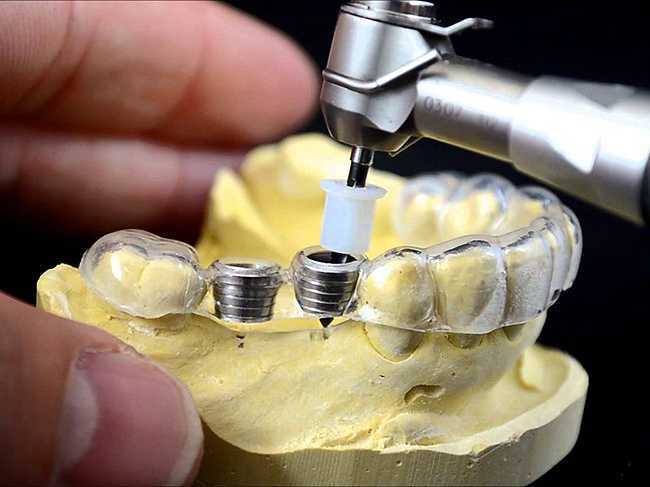

Подготовка шаблона. В готовый шаблон вклеиваются навигационные втулки, шаблон проходит химическую стерилизацию.
Установка шаблона. Проводится анестезия. Шаблон накладывается на челюсть. Далее происходитустановка фиксирующих пинов(пины необходимы не всегда, а только при отсутствии большого количества зубов, когда невозможно прочно зафиксировать шаблон).
Сверление и установка имплантата. Проводится протокол сверления по направляющим. Устанавливается имплантат с заглушкой или временной коронкой, которую также можно смоделировать заранее, напечатать или вырезать из полиметилметакрилата. Затем накладываются швы.

Установка постоянной ортопедической конструкции

Снятие швов. Через 7-10 дней пациент приходит на приём, чтобы снять швы.
Планирование и изготовление постоянных ортопедических конструкций.
В зависимости от первичной стабильности имплантата, в срок от 2-х до 6-ти месяцев, пациент приглашается в клинику к ортопеду для осмотра и изготовления постоянных ортопедических конструкций.

Узнать о ценах и возможностях современной имплантации вы можете на первичной консультации у специалистов в наших стоматологических центрах.

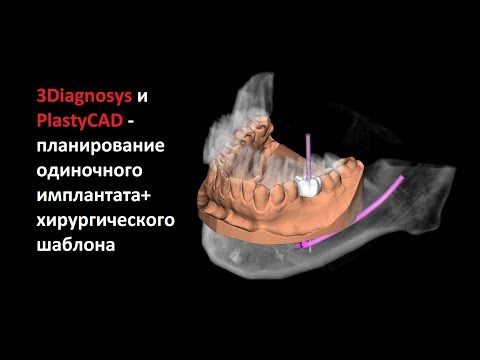

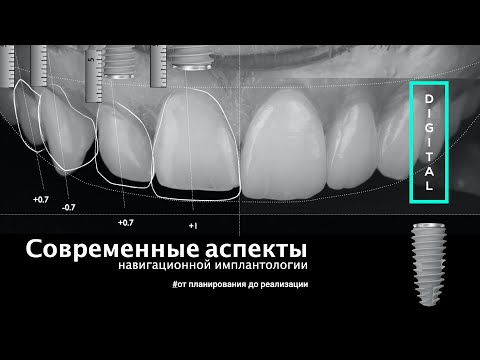

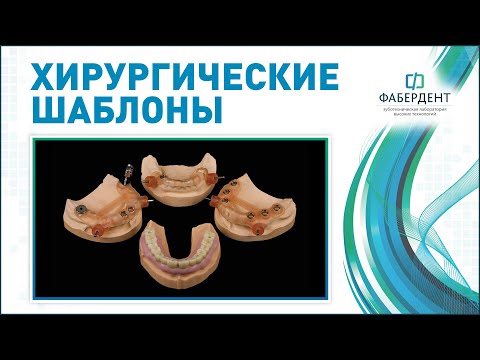

Видео про хирургический шаблон для имплантации

Хирургические шаблоны

Хирургический шаблон MGUIDE

20000 ₽

Хирургический шаблон для установки 1-2 имплантатов

8000 ₽

Хирургический шаблон для установки 3-4 имплантатов

10000 ₽

Хирургический шаблон для установки 5 и более имплантатов

13000 ₽

Цифровой шаблон для коррекции десневого края (GumGuide)

20000 ₽

Имплантация общее

Имплантат Neobiotech CMI Implant System установка

24000 ₽

Имплантат AnyRidge (Корея) установка

36000 ₽

Имплантат MIS (Израиль) С1 установка

36000 ₽

Имплантат MIS (Израиль) SEVEN установка

30000 ₽

Имплантат DENTIUM (Южная Корея) установка

27000 ₽

Имплантат IMPRO (Германия) установка

27000 ₽

Имплантат XIVE (Германия) установка

35000 ₽

Имплантат NOBEL Conical Connection установка

45000 ₽

Имплант MIS M4 (Израиль) установка

27000 ₽

Имплантат Astra Tech TX (Швеция) установка

38000 ₽

Имплантат Astra Tech Evolution (Швеция) установка

40000 ₽

Заглушка к любой системе имплантатов, кроме Astra Tech

3000 ₽

Заглушка к имплантату Astra Tech

6000 ₽

Постановка формирователя десны Astra Tech

6000 ₽

Постановка формирователя десны любой системы имплантатов

4000 ₽

Установка формирователя десны, установленного в другой клинике

1000 ₽

Операция синус-лифтинг закрытый (костно-замещающий материал оплачивается по факту)

11500 ₽

Операция синус-лифтинг открытый (костно-замещающий материал и мембрана оплачиваются по факту)

17000 ₽

Костная пластика с использованием аутокостных материалов (костно-замещающий материал и мембрана оплачиваются по факту)

20000 ₽

Операция расщепления, костная пластика с применением мембран и костно-замещающих материалов (костно-замещающий материал и мембрана оплачиваются по факту)

18000 ₽

Операция открытого синус-лифтинга при отсутствии костной поддержки

25000 ₽

Изъятие аутокостного материала

15000 ₽

Использование «Creos Xenoprotect» при операции 25*30

30000 ₽

Использование «BIO-OSS Collagen» 250 мг.

30000 ₽

Использование «BIO-OSS» при операции 0,5 гр.

20000 ₽

Использование «BIO-OSS» при операции 2 гр.

60000 ₽

Использование «BIO-OSS Collagen» 100 мг.

25000 ₽

Использование «BIO-OSS» при операции 0,25 гр.

15000 ₽

Использование «BIO GIDE» при операции 25*25

30000 ₽

Использование «BIO GIDE” при операции 16*22

30000 ₽

Использование «BIO GIDE” при операции 30*40

45000 ₽

Использование Mucograft 20*30 мм

40000 ₽

Применение мембраны Cytoplast

60000 ₽

Использование нерезорбируемой мембраны при проведении костной пластики

15000 ₽

Применение коллагеновой мембраны, костного материала во время операции за 1 ед.

10000 ₽

Безударный пин для фиксации мембран за 1 ед.

3000 ₽

Минивинты

Установка ортодонтического винта «Bio-ray» IZC

27800 ₽

Установка ортодонтического винта «Bio-ray» BCC

23600 ₽

Установка ортодонтического винта Ortho Easy

14000 ₽

Повторная установка ортодонтического винта, установленного в другой клинике

9500 ₽

Установка ортодонтической пластинки, включая фиксирующие винты

10000 ₽

Установка ортодонтического имплантата «Конмет»

6500 ₽

Фиксирующий винт «Конмет»

2700 ₽

Записаться на лечение зубов в кредит

Сделают ваши зубы красивыми

Врачи

Вся команда

Контактная информация

Отделения

в Санкт-Петербурге

Центральное

Россия, г. Санкт-Петербург, ул. Заозерная, д. 3, корпус 2. ст. м. Фрунзенская.

+7 812 701-01-05

Закрыто. Откроется в 9:00

Пн–Сб с 09:00 до 21:00, Вс с 10:00 до 20:00

Транспорт

От м. Фрунзенская

9 минут пешком

От ст м. Фрунзенская нужно перейти через дорогу, идти в сторону набережной Обводного канала, далее повернуть на улицу Заозерная и пройти пешком по правой стороне. Наш вход расположен в начале дома д. 3 кор. 2.

Если вы едете на автомобиле, то вы можете припарковаться на улице Заозерная, но не парковаться именно напротив клиники, так как там запрещающий знак.

Купчинское

Россия, г. Санкт-Петербург, ул. Будапештская, д. 102. (вход с Шипкинского переулка). ст. м. Дунайская, Купчино.

+7 812 605-85-50

Закрыто. Откроется в 9:00

Пн–Сб с 09:00 до 21:00, Вс с 10:00 до 20:00

Транспорт

От м. Дунайская, Купчино

11 / 22 минуты пешком

На ст. Дунайская нужно выйти через выход на улицу Ярослава Гашека. далее пройти по Ярослава Гашека в сторону ул. Будапештской до 25-этажного нового дома. Вход в клинику расположен со стороны Шипкинского переулка.

Хотите поблагодарить стоматологию «Чистое Дыхание» за соблюдение санитарно-гигиенических требований или направить пожелания по улучшению условий безопасной деятельности организации?

Отсканируйте QR-код компании с помощью мобильного телефона
Ознакомьтесь с информацией об обеспечении организацией базовых санитарно-гигиенических требований
Поблагодарите или направьте пожелание по улучшению условий безопасной деятельности

Отделение «Купчинское»
ул. Будапештская, д 102
ст.м. Купчино

Отделение «Фрунзенское»
ул. Заозерная, д. 3, к. 2
ст.м. Фрунзенская

Телефон

Опишите вашу проблему

Вы соглашаетесь на предоставление и последующую обработку персональных данных

Телефон

Опишите вашу проблему

Вы соглашаетесь на предоставление и последующую обработку персональных данных

Телефон

Опишите вашу проблему

Перетащите файл

Прикрепить файл

Вы соглашаетесь на предоставление и последующую обработку персональных данных

Навигационная хирургия — новые технологии установки имплантатов

Точность установки имплантатов как залог долговечности ортопедической конструкции

От того, как точно будут установлены имплантаты пациенту, зависит реальный срок службы протезов. Погрешности приводят к неправильному позиционированию, неверной нагрузке, постепенному разрушению костной ткани вокруг имплантата, что является причиной его последующего отторжения.

Современные технологии позволяют по результатам КТ и сканирования челюстного слепка (или интраорального сканирования) создать трехмерную компьютерную модель, учитывающую особенности строения челюстей пациента, на которой отображается оптимальное положение будущих имплантатов.

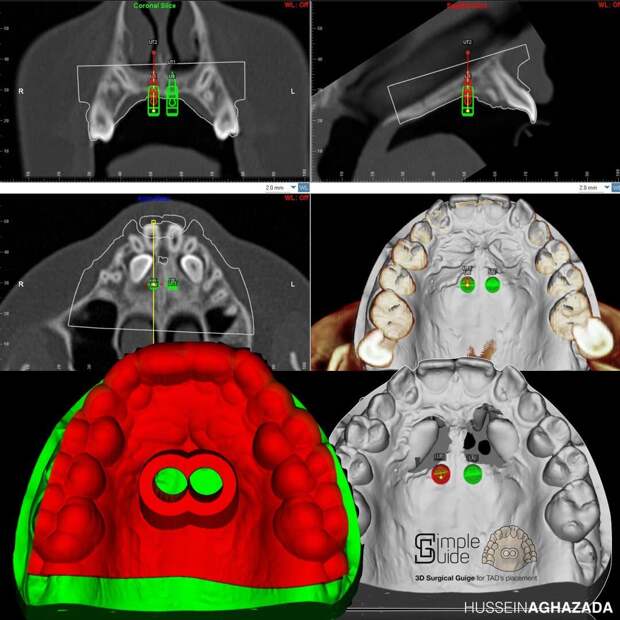

Рис.1 Планирование хирургического шаблона в программе DentiQ Guide

По данной модели создается шаблон путем печати последнего на 3D принтере.

Рис.2 Печать шаблона на 3D принтере

Что такое навигационная хирургия?

Навигационная хирургия — это процесс создания оптимальной схемы (цифрового протокола) лечения пациентов, утративших зубы, с помощью инновационного подхода виртуального планирования.

Совмещение ортопедического и хирургического этапов лечения при цифровом подходе не только ускоряет процесс создания искусственных зубов, но и делает его максимально совершенным.

Благодаря объединению нескольких сложных технологических процессов, технических средств и профессионализма врачей восстановление зубного ряда возможно осуществить в более сжатые сроки с предсказуемым результатом.

Рис.3 Пациент на консультации у стоматолога

Этапы навигационной хирургии

Лечение осуществляется в несколько этапов, и все они — в зависимости от технической оснащенности — могут быть выполнены в одной клинике.

Рис.4 Этапы навигационной хирургии

Компьютерная томография (КТ) необходима для изучения толщины мягкой и костной тканей, определения корневых каналов и прочих особенностей строения челюстей.

Благодаря результатам КТ и сканирования проводится следующий этап – разработка компьютерной модели. Стоматологической клинике для данной процедуры достаточно иметь компьютер с установленным специализированным программным обеспечением. Например, программное обеспечение DENTIQ Guide, входящее в систему SIMPLE GUIDE PLUS южно-корейской компании DENTIS. При его помощи можно разработать не только макет, но и выполнить прогнозирование всей процедуры протезирования, то есть, создание протокола под индивидуальный клинический случай пациента.

Видеообзор программы для планирования хирургического шаблона

Печать шаблона – это этап, предшествующий непосредственной операции. При наличии 3D-принтера проводится в клинике в течение 45-60 минут. 3D принтер ZENITH D южнокорейской компании DENTIS с технологией DLP печати – технологией светодиодной проекции позволяет печатать быстрее и точнее других 3D принтеров. Подробнее о 3D принтере ZENITH D — здесь.

Преимущества навигационной хирургии

Навигационная хирургия считается самым перспективным и современным направлением современной имплантологии в связи с тем, что упрощает и ускоряет процедуру имплантации, а также позволяет с максимальной точностью подбирать метод лечения под каждый клинический случай. Сочетание опыта врача и высоких технологий дают наилучший результат от процедуры, минимизируют погрешности при установке имплантатов, а значит продлевают их срок службы.

Компания DENTIS развивается в ногу с техническим прогрессом, создавая на основе инновационных разработок передовые решения для стоматологии. Одним из таких решений является система Simple Guide Plus, включающая в себя сверхточный и быстрый 3D принтер ZENITH D, набор для навигационной хирургии Simple Guide Plus, программное обеспечение DentiQ Guide и купоны для выгрузки моделей на печать.

Рис.5 Система навигационной хирургии Simple Guide Plus: от планирования до печати

Эта система имеет ряд преимуществ:

ЭКОНОМИЧНОСТЬ.

Не нужно покупать полную программу для планирования — оплата только выгрузки шаблонов. Набор Simple Guide Plus со всеми необходимыми фрезами доступнее наборов других систем.

ПРОСТОТА ИСПОЛЬЗОВАНИЯ.

Планирование хирургического шаблона от 15 до 40 минут (в зависимости от количества имплантатов для установки). Удобное и интуитивное программное обеспечение. Возможность использования шаблона с титановой втулкой и без втулки

ТОЧНОСТЬ.

Двойная система совмещения 3D рентгенограммы и скана модели. Сверла разного диаметра позволяют формировать костное ложе до уровня диаметра имплантата.

СКОРОСТЬ УСТАНОВКИ.

Ускоряет работу с пациентом и минимизирует ошибки. Точность за одну установку! Моделирование временной конструкции и печать на принтере ДО операции – пациент уходит с зубом!

УНИВЕРСАЛЬНОСТЬ.

Систему Simple Guide Plus можно использовать с имплантатами всех производителей! Подробнее с системой вы можете познакомиться на нашем сайте здесь.

все товары для навигационной хирургии

Что такое хирургический шаблон?

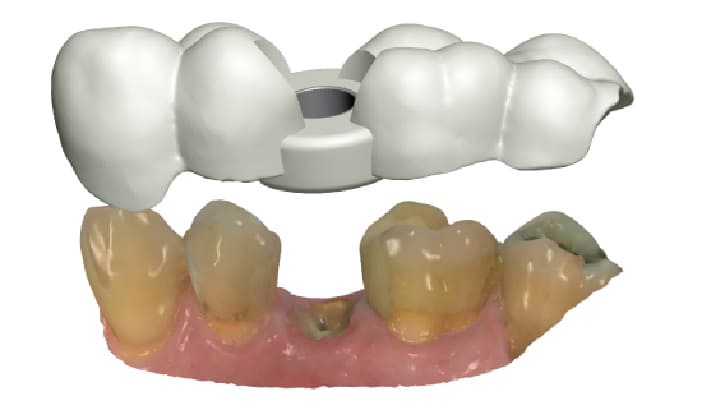

Хирургический шаблон — это накладка в форме челюсти с отверстиями для упрощения процедуры дентальной имплантации. Визуально шаблон напоминает боксерскую капу, только с отверстиями, в которые вставлены металлические втулки (гильзы). Эти втулки необходимы для максимально точной установки имплантатов — они не позволяют сверлу уйти в сторону, отклониться от заданного направления.

Рис.6 Шаблон без втулок и со втулками

Хирургический шаблон — это изделие, облегчающее работу врачу и жизнь пациенту. Хирург-стоматолог быстрее и точнее установит имплантаты, а для пациента процедура имплантации облегчается за счет сокращения времени операции и значительного снижения риска возможного отторжения, ведь имплантаты будут установлены с учетом всех индивидуальных параметров. Хирургические шаблоны обеспечивают уверенность в успешности процедуры имплантации в максимально короткий срок.Шаблоны изготавливаются как в стоматологических клиниках при наличии специального программного обеспечения и 3D-принтера, так и в зуботехнических лабораториях.

Когда необходим хирургический шаблон?

При необходимости заменить передние зубы имплантатами: то есть, применяется одноэтапная имплантация с немедленной нагрузкой. Смещение сверла и неверная установка могут привести к невозможности повторной имплантации и утрате эстетического вида зубов.
При клинических челюстных аномалиях, когда сверление необходимо производить под большим углом.
При необходимости провести бесшовную операцию с минимальной травматизацией тканей.
При атрофических изменениях костной ткани, когда необходимо избежать наращивания костной ткани и дополнительных операций. Позиционирование имплантатов осуществляется в местах, где костная ткань более толстая и плотная, в обход участков, где присутствует истончение, а также гайморовых пазух и троичного нерва.

Рис.7 Полимеры для 3D-принтера

По сути, шаблон нужен при любой процедуре имплантации, так как задача современного имплантологического лечения — получение долгосрочного предсказуемого результата! Цифровой протокол лечения позволяет сделать не только правильное 3D позиционирование имплантата, спланированное от будущей ортопедической конструкции, но и визуализировать и рассчитать объем костной регенерации и менеджмента мягких тканей. Сложные объемные протоколы лечения, такие как All-on-4 или All-on-6, становятся предсказуемыми и доступными! А фиксация качественной временной ортопедической конструкции, изготовленной до операции, является прекрасным завершением хирургического этапа! Применение навигационной системы Simple Guide Plus, полностью адаптированной к имплантатам One-Q DENTIS — это быстрый и доступный старт в цифровой стоматологии!

Виды хирургических шаблонов

Виды используемых хирургических шаблонов зависят от конкретных клинических случаев:

С опорой на костную ткань — как правило, создается на основе мультиспиральной компьютерной томографии (МСКТ), в особо сложных случаях, требующих значительного хирургического вмешательства и проведения лоскутной операции. Метод используется крайне редко в наши дни и считается устаревшим.

С опорой на слизистую ткань — у пациентов с полной адентией (отсутствием зубов), или когда собственных зубов практически не осталось. В таких случаях создается также рентгеноконтрастный шаблон, позволяющий определить рельеф слизистой на КТ для оптимального размещения имплантатов.

С опорой на сохранившиеся зубы — один из самых распространенных методов. Для создания проводится конусно-лицевая компьютерная томография (КЛКТ) и делается гипсовый слепок челюсти. При совмещении результатов сканирования гипсовой модели и КТ получается точное трехмерное компьютерное изображение челюсти пациента и будущих протезов.

Шаблоны делаются из полимерных материалов, акрила и медицинского пластика, могут быть с титановыми вставками (втулками) в качестве дополнительных направляющих и ограничителей для сверел.

Также подразделяют хирургические шаблоны по назначению:

Под пилотное сверло – самый экономичный вариант, но вероятность погрешности довольно высока. Такие шаблоны изготавливаются только под пилотное сверло стандартного хирургического набора любой имплантационной системы (диаметр 2 мм).

Под каждое сверло или набор ключей – наиболее затратный вариант, так как в данном случае изготавливается либо множество шаблонов под каждое сверло, либо приобретается набор ключей под разные диаметры боров.

Под полный протокол – наиболее выгодный вариант, так как, несмотря на необходимость приобретения специального хирургического набора для проведения операций, все манипуляции будут проводиться максимально быстро, под ключ, с выбранной хирургом имплантационной системой. Это также самый современный и надежный вариант.

Одно из преимуществ навигационного набора SIMPLE GUIDE PLUS от DENTIS – это его универсальность — совместимость с любой имплантационной системой.

Особенности установки хирургических шаблонов

При использовании хирургических шаблонов также может возникать погрешность в установке имплантата. Так происходит, например, потому, что каждый ключ сверления увеличивает погрешность правильного вхождения сверла, так как меняет диаметр (пусть и незначительно, всего на 0,1-0,5 мм) отверстия, а, следовательно, позиционирования имплантата. При этом если выбирать шаблон с металлическими втулками, которые делают направление сверла более точным, существует риск перегрева сверла при трении.

Система навигационной хирургии Simple Guide Plus компании DENTIS минимизирует все риски и погрешности во время процедуры имплантации. Она включает в себя максимально простое и удобное для врача и одновременно очень современное и универсальное программное обеспечение и специальный навигационный набор для проведения операции с использованием хирургического шаблона. Компьютерная система позволяет разработать хирургический шаблон за 15-40 минут (в зависимости от количества имплантатов в шаблоне) и предусмотреть все особенности строения челюсти пациента для подбора правильного протокола лечения.

Ограничители под размер отверстий и втулок в хирургических шаблонах на всех римерах, перфораторах, сверлах и имплантоводах набора Simple Guide Plus позволяют максимально точно провести операцию протезирования, без смещений и погрешностей. Инструменты разработаны так, что минимизируют потерю кости и травматизацию ткани при установке имплантатов, совместимы с различными имплантационными системами и делают процедуру менее затратной для пациента. У врача уже есть все необходимое для протезирования даже в сложных клинических случаях, не требуется заказ инструментов под индивидуальную ситуацию.

Видеообзор универсального навигационного набора Simple Guide Plus

3D-принтер ZENITH D с методом печати DLP производства корейской компании DENTIS обеспечивает быстрое (в течение 50 минут) создание хирургического шаблона под любую имплантационную систему. Такие хирургические шаблоны отличаются прочностью, особой точностью расположения отверстий, четким соответствием краев и поверхности заданным параметрам.

Рис.8 3D-принтер ZENITH D от DENTIS с комплектующими

Особые свойства ультрафиолетовой печати DLP позволяют создавать из фотополимеров хирургические шаблоны, модели зубного ряда, временные коронки, мосты и литьевые модели в условиях стоматологического кабинета. Хирург-стоматолог под рукой имеет все необходимое, чтобы быстро и точно установить имплантаты и вернуть человека к полноценной жизни.

Рис.9 Напечатанные на 3D-принтере изделия

Когда не стоит применять хирургический шаблон?

Применение хирургических шаблонов не всегда оправдано, например:

при установке имплантатов под углом, в том числе крупных базальных имплантатов;
при макроглоссии (аномально увеличенном языке), неспособности широко открыть рот и усиленном рвотном рефлексе;
если на слизистых тканях есть уплотнения и новообразования;
при необходимости максимально сэкономить. Использование хирургического шаблона приводит к удорожанию процедуры дентальной имплантации. Однако нужно учитывать, что он позволяет избежать операций по направленной костной регенерации за счет установки имплантатов в более плотные зоны кости, не подвергшиеся атрофии и способные выдержать нагрузку. А если учитывать, что даже самый опытный хирург-стоматолог может совершить ошибку в работе, лучше минимизировать эти риски при помощи шаблона.

Записывайтесь на вебинар к Петру Кожевникову

Компания Independentpro регулярно проводит обучающие курсы по навигационной хирургии и 3D печати. Проводит обучение кандидат медицинских наук, эксперт в области цифровых технологий в имплантации, доктор Хегай Игорь Григорьевич.

Записывайтесь на курс к И.Г. Хегаю!

Читайте ещё

Какие зубные коронки лучше выбрать?
Читать
Как правильно выбрать бестеневой светильник для стоматологии?
Читать
Всё об ортопедических компонентах при протезировании на имплантатах
Читать
Титановые основания — что это такое?
Читать
Всё о синус-лифтинге
Читать
Метод направленной костной регенерации (НКР)
Читать

Персонализированные шаблоны с электромагнитным отслеживанием для хирургической навигации

Сохранить цитату в файл

Формат: Резюме (текст)PubMedPMIDAbstract (текст)CSV

Добавить в коллекции

Создать новую коллекцию
Добавить в существующую коллекцию

Назовите свою коллекцию:

Имя должно содержать менее 100 символов

Выберите коллекцию:

Не удалось загрузить вашу коллекцию из-за ошибки
Повторите попытку

Добавить в мою библиографию

Моя библиография

Не удалось загрузить делегатов из-за ошибки
Повторите попытку

Ваш сохраненный поиск

Название сохраненного поиска:

Условия поиска:

Тестовые условия поиска

Эл. адрес: (изменить)

Который день? Первое воскресеньеПервый понедельникПервый вторникПервая средаПервый четвергПервая пятницаПервая субботаПервый деньПервый рабочий день

Который день? ВоскресеньеПонедельникВторникСредаЧетвергПятницаСуббота

Формат отчета: РезюмеРезюме (текст)АбстрактАбстракт (текст)PubMed

Отправить максимум: 1 шт. 5 шт. 10 шт. 20 шт. 50 шт. 100 шт. 200 шт.

Отправить, даже если нет новых результатов

Необязательный текст в электронном письме:

Создайте файл для внешнего программного обеспечения для управления цитированием

Полнотекстовые ссылки

Спрингер

Полнотекстовые ссылки

. 2017 июнь; 12 (6): 1049-1058.

doi: 10.1007/s11548-017-1563-z. Epub 2017 22 марта.

Эндрю В.Л. Дикинсон ¹ , Мишель Л. Зек ¹ , Дэвид Р. Пичора ¹ , Брайан Дж. Раскинья ¹ , Рэнди Эллис ²

Принадлежности

¹ Королевский университет в Кингстоне, Кингстон, K7L 3N6, Канада.
² Королевский университет Кингстона, Кингстон, K7L 3N6, Канада. [email protected].

PMID: 28332159
DOI: 10. 1007/с11548-017-1563-з

Эндрю В.Л. Дикинсон и соавт. Int J Comput Assist Radiol Surg. 2017 июнь

. 2017 июнь; 12 (6): 1049-1058.

doi: 10.1007/s11548-017-1563-z. Epub 2017 22 марта.

Авторы

Эндрю В. Л. Дикинсон ¹ , Мишель Л. Зек ¹ , Дэвид Р. Пичора ¹ , Брайан Дж. Раскинья ¹ , Рэнди Эллис ²

Принадлежности

¹ Королевский университет в Кингстоне, Кингстон, K7L 3N6, Канада.
² Королевский университет Кингстона, Кингстон, K7L 3N6, Канада. [email protected].

PMID: 28332159
DOI: 10.1007/с11548-017-1563-з

Абстрактный

Цель: Электромагнитная (ЭМ) хирургическая система слежения была разработана для ортопедической навигации. Сообщается, что низкая точность точечной ЭМ-навигации была улучшена за счет использования анатомических слепков, которые представляли собой персонализированные шаблоны с ЭМ-отслеживанием. Линии, а не точки, последовательно использовались для калибровки и оценки ошибок.

Методы: Техническая точность была проверена с использованием моделей, полученных на основе компьютерной томографии десяти плеч трупа. Отслеживаемые оттиски сначала были спроектированы, откалиброваны и протестированы с использованием линий в качестве реперных объектов. Затем отслеживаемые отпечатки были протестированы на основе навигации на основе электромагнитных и оптических точек в средах, которые были либо относительно пустыми, либо включали хирургические инструменты. Наконец, отслеживаемый слепок был протестирован на предплечье трупа в моделируемой задаче восстановления перелома.

Полученные результаты: Калибровка анатомических оттисков для отслеживания ЭМ была очень точной, со средними ошибками реперной локализации в положениях 0,3 мм и в углах [Формула: см. Текст]. Техническая точность на физических моделях плеча также была очень точной; в электромагнитном поле с хирургическими инструментами среднее значение ошибок регистрации цели в положениях составило 2,2 мм, а в углах — [Формула: см. текст]. Доклиническая точность предплечья трупа в положениях составила 0,4 мм, а в углах — [Формула: см. текст]. Техническая точность была значительно выше, чем у точечной навигации, будь то электромагнитное или оптическое отслеживание. Доклиническая точность была сопоставима с точностью, достигаемой при точечной оптической навигации.

Выводы: Оттиски с ЭМ-отслеживанием — гибрид персонализированных шаблонов и ЭМ-навигации — перспективная технология для ортопедических применений. Два технических вклада — это новая гибридная навигация и последовательное использование линий в качестве реперных объектов, заменяющих традиционные вычисления на основе точек. Повышение точности было связано с комбинацией физических поверхностей и направлений линий в процессах калибровки и регистрации. Технические исследования и доклинические испытания показывают, что оттиски с ЭМ-отслеживанием являются точным и эргономичным нововведением в ортопедической хирургии под визуальным контролем.

Ключевые слова: электромагнитное слежение; Персонализированные шаблоны; Хирургическая навигация; Ошибка регистрации цели.

термины MeSH

Полнотекстовые ссылки

Спрингер

Укажите

Формат: ААД АПА МДА НЛМ

Добавить в коллекции

Создать новую коллекцию
Добавить в существующую коллекцию

Назовите свою коллекцию:

Имя должно содержать менее 100 символов

Выберите коллекцию:

Невозможно загрузить вашу коллекцию из-за ошибки
Повторите попытку

Отправить по телефону

[PDF] Использование хирургической навигационной системы для изготовления шаблонов под контролем КТ.

Идентификатор корпуса: 8993445

 @article{Widmann2007UseOA,
  title={Использование хирургической навигационной системы для изготовления шаблонов под контролем КТ.},
  автор = {Герлиг Видманн, Р. Видманн, Э. Видманн, Вернер Яшке и Рето Дж. Бэйл},
  journal={Международный журнал оральных и челюстно-лицевых имплантатов},
  год = {2007},
  объем={22 1},
  страницы={
          72-8
        }
}

G. Widmann, R. Widmann, R. Bale
Опубликовано в 2007 г.
Медицина, материаловедение
Международный журнал оральных и челюстно-лицевых имплантатов

НАЗНАЧЕНИЕ Цель этого исследования состояла в том, чтобы оценить in vitro точность двух методов изготовления шаблонов под контролем компьютерной томографии (КТ) с помощью хирургической навигационной системы. МАТЕРИАЛЫ И МЕТОДЫ Оральные имплантаты планировались на КТ стандартных гипсовых слепков с интегрированными мишенями. В методе 1 использовалось устройство наведения навигационной системы для прямого позиционирования 2-мм хирургических боровых трубок на слепках зубных камней. В способе 2 для направления сверления использовалось прицельное приспособление…

Посмотреть в PubMed

coimplante.odo.br

Концепция многоцелевой навигационной системы для изготовления хирургических шаблонов.

Г. Видманн, Р. Видманн, Р. Бэйл
Медицина
Журнал челюстно-лицевой хирургии: официальный журнал Американской ассоциации челюстно-лицевых хирургов
2009

Сунг-Гу Ким
Медицина, материаловедение
2008

Новая навигационная система на основе изображений КЛКТ для зубных имплантатов была разработана для преодоления некоторых недостатков традиционного метода и повышения точности Разработанная система оказалась достаточно высокой для клинического применения.

Точность системы размещения имплантатов с помощью компьютерной томографии и шаблона: исследование in vitro.

J. Horwitz, O. Zuabi, E. Machtei
Медицина, материаловедение
Клинические исследования оральных имплантатов
2009

Компьютерное планирование и установка имплантатов в основном связаны с хорошей точностью, а отклонения системные и воспроизводимые ошибки.

Точность компьютерной установки оральных имплантатов по шаблону: проспективное клиническое исследование

M. Beretta, P. Poli, C. Maiorana
Медицина, материаловедение
Журнал пародонтологии и имплантологии
2014

В настоящем исследовании компьютеризированная безлоскутная имплантация показала врачам несколько преимуществ по сравнению со стандартной процедурой; однако следует ожидать линейных и угловых отклонений.

Валидация регистрации на основе анатомических ориентиров для хирургии под визуальным контролем: исследование in vitro.

Йи Сун, Хайнц Т. Любберс, К. Политис
Медицина
Журнал черепно-челюстно-лицевой хирургии: официальное издание Европейской ассоциации черепно-челюстно-лицевой хирургии
2013

Компьютерная хирургия на беззубой челюсти на основе 3 фиксированных внутриротовых опорных точек .

G. Widmann, M. Keiler, W. Puelacher
Медицина, материаловедение
Журнал челюстно-лицевой хирургии: официальный журнал Американской ассоциации челюстно-лицевых хирургов
2010

Оценка отклонений имплантатов, установленных с помощью прототипа хирургического шаблона и обычного шаблона: исследование in vitro.

JOãO MARCELO MEIRELES RODRIGUSE, P. Santos, G. Mendonça, A. P. S. Faloni, L. Finoti, R. Margonar
Медицина, Материалогические науки
Европейский журнал Dentistry
2022

. и МТ представляли меньшие угловые и линейные отклонения, чем традиционная техника с непрототипным шаблоном, и не было никакой разницы между хирургическими методами с двумя шаблонами.

Полностью цифровая хирургия имплантатов на основе магнитно-резонансной томографии.

Ф. Меркадо, К. Мукаддам, А. Филиппи, О. Биери, Т. Ламбрехт, С. Кюль
Медицина, материаловедение
Международный журнал челюстно-лицевых имплантатов
01009 2019 МРТ в сочетании с представленным рабочим процессом может использоваться в случаях адентии для хирургии имплантатов по шаблонам, и необходимы дальнейшие исследования, чтобы доказать многообещающую точность этого альтернативного подхода в клинических испытаниях.
Точность и осложнения при использовании компьютерных стереолитографических хирургических шаблонов для реабилитации полости рта с помощью дентальных имплантатов: обзор литературы.
- J. D’haese, T. van de Velde, Ai Komiyama, Margaretha Hultin, H. De Bruyn
- Медицина, материаловедение
  Клиническая имплантология и связанные с ней исследования
- 2012
0 90 существенные отклонения трехмерные направления обнаруживаются между виртуальным планированием и фактически полученным положением имплантата, и это открытие, а также дополнительные сообщения о послеоперационных осложнениях позволяют сделать вывод о том, что следует соблюдать осторожность при рутинном применении этой техники.
Оценка точности цифровых хирургических стентов в соответствии с поддерживаемым типом
- Junyoun Lee, Minho Yoon, Taeseok Park, Inkon Chun, Kwidug Yun
- Медицина, материаловедение
- 2018
В оценке точности хирургических шаблонов в зависимости от типа дуги статистически значимых различий между верхней и нижней челюстью нет, а в случае типа опоры стент с опорой на зуб показал меньшую разницу в углах и разнице в длине, чем стенты с опорой на ткань зуба, которые являются статистически значимыми.
ПОКАЗАНЫ 1-10 ИЗ 27 ССЫЛОК
СОРТИРОВАТЬ ПОРелевантность Наиболее влиятельные документыНедавность
Навигационная точность буровых инструментов предотвращает повреждение нижнечелюстного канала.
- A. Gaggl, G. Schultes, H. Kärcher
- Медицина, материаловедение
  Журнал черепно-челюстно-лицевой хирургии: официальное издание Европейской ассоциации черепно-челюстно-лицевой хирургии
Показана высокая точность навигации на основе КТ для контролируемого сверления нижних челюстей под дентальные имплантаты.
Точность передачи предоперационного планирования оральных имплантатов на основе изображений конусно-лучевой компьютерной томографии с помощью роботизированного сверлильного станка.
- T. Fortin, G. Champleboux, S. Bianchi, H. Buatois, J. Coudert
- Медицина, материаловедение
  Клинические исследования имплантатов полости рта
- 2002
ежедневное использование этой системы для безлоскутной хирургии, для подготовки протеза перед операцией к немедленной нагрузке, для снижения риска повреждения критических анатомических структур и устранения ошибок ручного размещения.
Навигационная хирургия для зубных имплантатов: оценка точности системы имплантологии под визуальным контролем.
- Н. Касап, А. Векслер, Н. Перски, Амир Шнайдер, Дж. Люстманн
- Медицина, материаловедение
  Журнал челюстно-лицевой хирургии: официальный журнал Американской ассоциации челюстно-лицевых хирургов
- 2004
Точность установки имплантата с помощью стереолитографического хирургического шаблона.
- D. Sarment, P. Sukovic, Neal Clinthorne
- Медицина, материаловедение
  Международный журнал челюстно-лицевых имплантатов
- 2003
В рамках данного исследования установка имплантата была улучшена с помощью использования имплантата. стереолитографический хирургический шаблон, и с помощью тестового шаблона значительно сократились вариации среди хирургов и между хирургами.
Использование навигационной системы с визуальным контролем в хирургии дентальной имплантации в анатомически сложных операционных зонах.
- M. Siessegger, B. T. Schneider, J. Zöller
- Medicine
  Journal of Cranio-Maxillo-Faceial Hurgery: официальная публикация Европейской ассоциации по кранио-максилло-фон-фон. Система навигации с визуальным контролем представляет собой ценный инструмент в имплантологии и доказала свое превосходство над обычной хирургией имплантации, особенно в сложных анатомических областях.
  Точность направляющих для сверления при переходе от трехмерного планирования на основе компьютерной томографии к размещению имплантатов скуловой кости в человеческих трупах.
  Настоящее исследование показало, что использование хирургических шаблонов для сверления следует поощрять при установке имплантатов скуловой кости из-за длины используемых имплантатов и анатомических особенностей области.
  Оценка точности компьютеризированного интраоперационного позиционирования внутрикостных оральных имплантатов на беззубой нижней челюсти.
  Сделан вывод о том, что компьютерная хирургия имплантации может достичь уровня точности, при котором дальнейшие клинические разработки возможны и не происходит перфорации коры нижней челюсти или повреждения нижнечелюстного канала.
  Позиционирование зубных имплантатов с помощью компьютерной навигации и оптической системы слежения: клинический случай и презентация нового метода.
